Strumento di misurazione dell'angolo di precisione

RY-5050 Autocollimatore fotoelettrico a doppio asse con distanze di misurazione di 6 m

RY-5050 Autocollimatore fotoelettrico a doppio asse con distanze di misurazione di 6 m

Marchio:	RUYA
Numero di modello:	RY-5050
Moq:	1 Pc
Prezzo:	Negoziabile
Tempo di consegna:	20-30 giorni lavorativi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

ISO 9001

Frequenza di misurazione:

7.5Hz

Misurare le distanze:

Campo di misura massimo:

1200 ′′×800 ′′ (secondo d'arco)

Ripetibilità:

0.04 ′′ (sec. di arco)

Imballaggi particolari:

Scatola di legno

Capacità di alimentazione:

1-10 pezzi, 4-6 settimane

Evidenziare:

Autocollimatore fotoelettrico

Autocollimatore a doppio asse

Autocollimatore da 6 m

Descrizione di prodotto

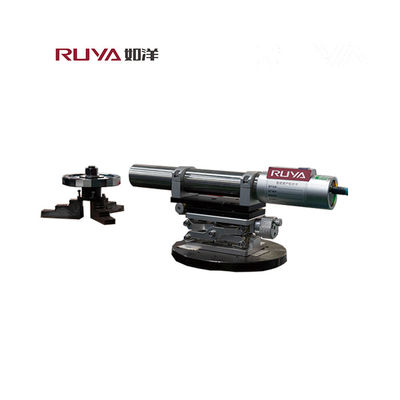

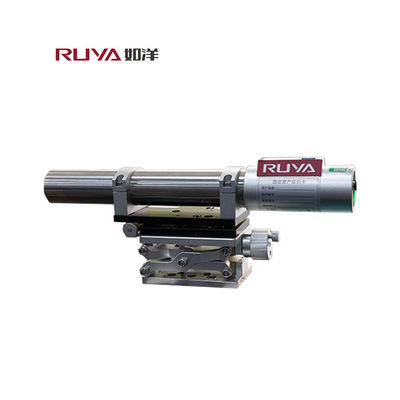

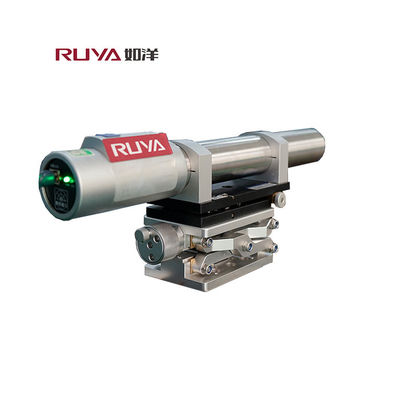

Autocollimatore fotoelettrico a doppio asse RY-5050 per misurare le distanze di 6 m

Panoramica del prodotto

L'autocollimatore fotoelettrico a doppio asse RY-5050 rappresenta la tecnologia cinese di strumentazione con display digitale ad alta precisione. Questo strumento avanzato è progettato specificamente per la misurazione di precisione di piccoli angoli ed è ampiamente utilizzato in applicazioni di verifica per prismi multisfaccettati, tavole indicizzate a più denti e componenti di precisione simili.

Oltre alla misurazione dell'angolo, l'autocollimatore eccelle nella misurazione di rettilineità, parallelismo, perpendicolarità e posizionamento relativo di componenti ad alta precisione, comprese le guide di precisione. La sua capacità di posizionamento senza contatto lo rende ideale per applicazioni di misurazione di precisione e verifica degli strumenti, supportando sia i requisiti di misurazione automatizzati che quelli dinamici.

Caratterizzato da precisione eccezionale, stabilità eccezionale e installazione e funzionamento semplici, l'RY-5050 è diventato uno strumento di test indispensabile per la produzione di macchinari di precisione, la produzione di strumenti e i relativi dipartimenti di ricerca e misurazione scientifica.

Caratteristiche principali

Capacità di misurazione di piccoli angoli ad alta precisione
Funzionalità di misurazione a doppio asse
Posizionamento senza contatto per applicazioni di precisione
Supporto per la misurazione automatizzata e dinamica
Eccellente stabilità e coerenza della misurazione
Installazione e funzionamento intuitivi
Capacità di misurazione della distanza di 6 metri

Specifiche tecniche

Parametro	Specifica
Modello	RY-5050
Lunghezza focale dell'obiettivo	500 mm
Diametro della lente	50 mm (NA= 90%)
Sorgente luminosa	Sorgente luminosa a semiconduttore ad alta potenza (lunghezza d'onda centrale λ=630 nm)
Sensore	Sensore di immagine ad alta risoluzione
Mirino	Oculare elettronico visualizzato dal software
Frequenza di misurazione	7,5 Hz
Interfaccia	Interfaccia USB 2.0 ad alta velocità
Misurare le distanze	6m
Campo di misura massimo	1200˝×800˝(arco sec.)
Risoluzione	0,01"(arco sec.)
Precisione	±200″(arco sec.) \| 0,1″(arco sec.) gamma completa \| 0,2″(arco sec.)
Ripetibilità	0,04˝ (arco sec.)
Dimensione	590 mm(L)×120 mm(L)×150 mm(A)
Peso	5KG

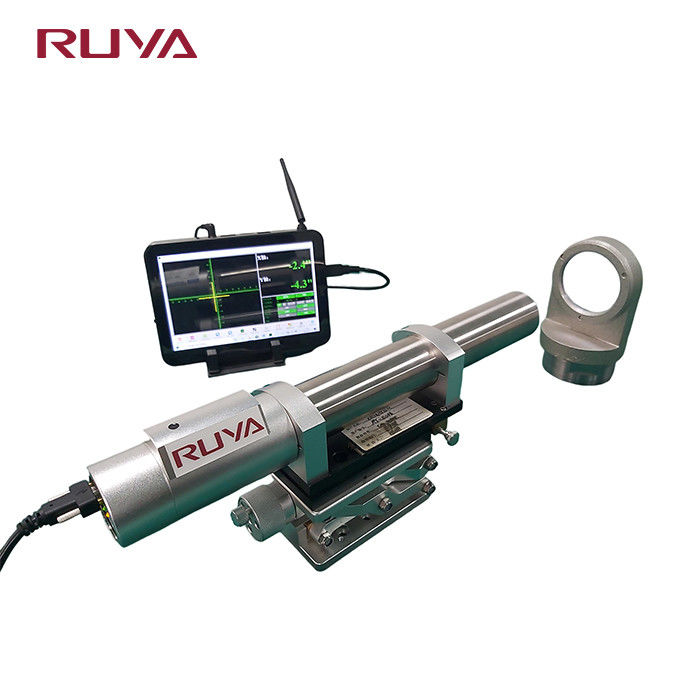

Accessori standard

Accessorio	Modello	Quantità
Base regolabile 2D	DH65	1
Riflettori standard	MA60-76	1
Cavo dati	UCB15	1
Adattatore di alimentazione	PWA65A	1
Software di misura standard	AMS-SD	1
Custodia strumento dedicata	ZX-U5M-653119L	1
