Strumento di misurazione dell'angolo di precisione

Prisma multisfaccettato per la misurazione dell'angolo di precisione per un poligono di verifica dell'angolo ad alta precisione

Prisma multisfaccettato per la misurazione dell'angolo di precisione per un poligono di verifica dell'angolo ad alta precisione

Marchio:	RUYA
Numero di modello:	DLT-8, DLT-12, DLT-17, DLT-23, DLT-24, DLT-36
Moq:	1 PC
Prezzo:	Negoziabile
Tempo di consegna:	20-30 giorni lavorativi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Certificazione:

ISO 9001

Precisione:

grado 0, grado 1

Superficie di lavoro:

≤ 0.025

Imballaggi particolari:

Casella di legno

Capacità di alimentazione:

1-10 pezzi, 4-6 settimane

Evidenziare:

Angolo di misurazione di precisione del prisma multifaccettato

Prisma a più facce metallico

DLT-8 prisma a più sfaccetti

Descrizione di prodotto

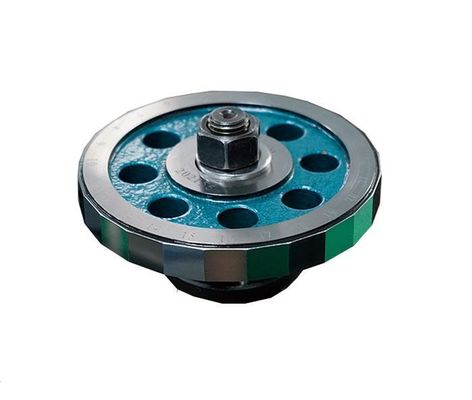

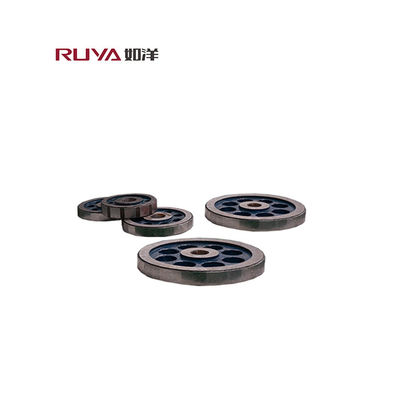

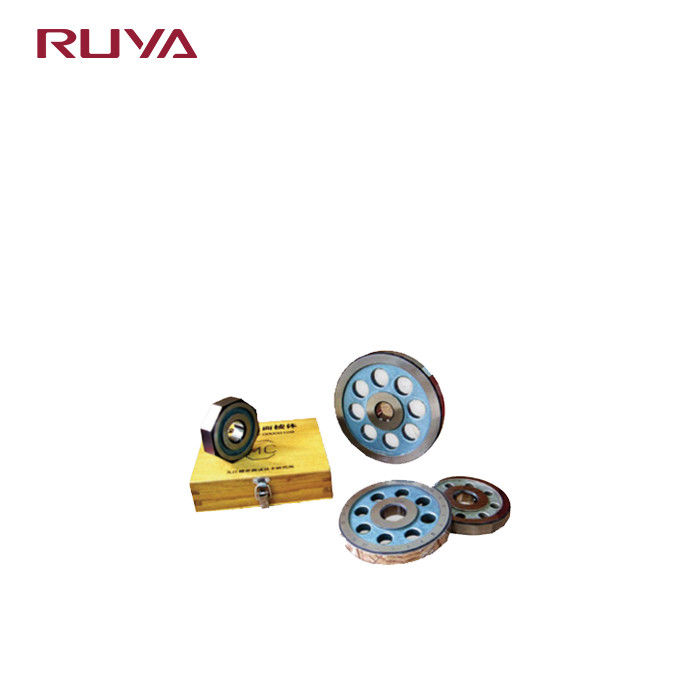

Prisma multisfaccettato in metallo per misurazione dell'angolo di precisione

Descrizione del prodotto

Il prisma sfaccettato in metallo è uno strumento standard di alta precisione utilizzato principalmente per verificare l'errore di indicizzazione di teste di indicizzazione ottica, tavole di indicizzazione, goniometri e altri strumenti di indicizzazione circolari. Serve anche come riferimento per il posizionamento angolare nelle applicazioni di lavorazione o misurazione ad alta precisione.

Questo strumento è disponibile in due varianti: piani pari e piani dispari. La versione a piano pari presenta angoli di lavoro di gradi interi e viene utilizzata per verificare grandi errori periodici nel sistema di alberi di strumenti circolari, nonché per la misurazione del diametro. La versione a piano dispari presenta angoli di lavoro di gradi non interi, consentendo la verifica completa sia dei grandi errori periodici nel sistema di alberi sia dei piccoli errori periodici del micrometro, consentendo una determinazione accurata dell'incertezza dello strumento indicizzatore circolare.

Parametri del prodotto

Prodotto	Modello	Precisione	Errore di produzione dell'angolo di lavoro	Diametro circonferenza	Planarità della faccia di lavoro	Perpendicolarità tra faccia di lavoro e faccia di posizionamento	Rugosità della superficie di lavoro Ra
Ottaedro	DLT-8	grado 0	±1"	φ80mm	0,03μm	5"	≤0,025
		grado 1	±2"		0,05μm	10"	≤0,025
Prisma dodecaedrico	DLT-12	grado 0	±1"	Φ100mm	0,03μm	5"	≤0,025
		grado 1	±2"		0,05μm	10"	≤0,025
17 prisma edrale	DLT-17	grado 0	±1"	Φ100mm	0,03μm	5"	≤0,025
		grado 1	±2"		0,05μm	10"	≤0,025
23 prisma edrale	DLT-23	grado 0	±1"	Φ120mm	0,03μm	5"	≤0,025
		grado 1	±2"		0,05μm	10"	≤0,025
24 prisma edrale	DLT-24	grado 0	±1"	Φ120mm	0,03μm	5"	≤0,025
		grado 1	±2"		0,05μm	10"	≤0,025
36 prisma edrale	DLT-36	grado 0	±1"	Φ150mm	0,03μm	5"	≤0,025
		grado 1	±2"		0,05μm	10"	≤0,025
