3DT400-A Giradischi elettrici a tre assi con carico utile di 30 kg

Name: 3DT400-A Giradischi elettrici a tre assi con carico utile di 30 kg
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT400-A
Availability: InStock

Marchio:	RUYA
Numero di modello:	3DT400-A
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	3-4 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

ISO 9001

Diametro della Tabella:

F450 mm

Table Flatness:

0.02mm

Table Runout:

0.02mm

Positioning Error Of Angular Position:

±2″

Positioning Repeatability:

±2″

Rate Range(inner):

0.01°/s~300°/s

Rate Range(middle):

0.01°/s~200°/s

Rate Range(outer):

0.01°/s~200°/s

Imballaggi particolari:

Scatola di legno

Capacità di alimentazione:

≤ 3 serie, 3 mesi

Evidenziare:

3DT400-A 3 assi giradischi

30 kg giradischi a tre assi

Giradischi elettrici a tre assi

Descrizione di prodotto

3DT400-A Giradischi elettrici a tre assi con carico utile di 30 kg

Descrizione del prodotto

Il giradischi elettrico a tre assi è un'attrezzatura di prova ad alta precisione con più gradi di libertà con capacità di collegamento a tre assi dell'asse dell'azimut (X), dell'asse del passo (Y) e dell'asse del rotolamento (Z),e può simulare con precisione movimenti di atteggiamento complessiAdotta un sistema di servo drive ad alte prestazioni e supporta più modalità di controllo come posizione e velocità.È adatto per la prova delle prestazioni dinamiche e la taratura dei sistemi di navigazione inerziale, apparecchiature di guida aeronautica e piattaforme di stabilizzazione optoelettroniche.e combinato con una struttura ad alta rigidità garantisce una bassa vibrazione e un'elevata precisione di posizionamento ripetibile, soddisfacendo le esigenze di test di elevato livello degli istituti di ricerca scientifica e dell'industria militare.

Parametri del prodotto

Specificità
1	Peso del carico	30 kg
2	Diametro della tavola	F450 mm
3	Piattazza della tavola	00,02 mm
4	Riproduzione della tabella	00,02 mm
5	Precisione di rotazione di tre assi	±3′′
6	Perpendicolarità dei tre assi	±3′′
7	Intersezione di tre assi	Ф0,5 mm di diametro sfera
8	Errore di posizionamento della posizione angolare	±2′′
9	Ripetibilità del posizionamento della posizione angolare	±2′′
10	Intervallo dei tassi	telaio interno:0.01°/s~300°/s".
		cornice centrale:0.01°/s~200°/s".
		telaio esterno:0.01°/s~200°/s".
11	Accuratezza del tasso	ω≤1°/s, 2×10-3 (1° media)
		1°/s≤ω<10°/s, 2×10-4 (10° media)
		ω≥10°/s, 2×10-5 (Media di 360°)
12	Accelerazione angolare massima	telaio interno:≥ 200°/s2
		cornice centrale:≥ 100°/s2
		telaio esterno:≥ 100°/s2
13	Anello di slittamento utente	Personalizzabile

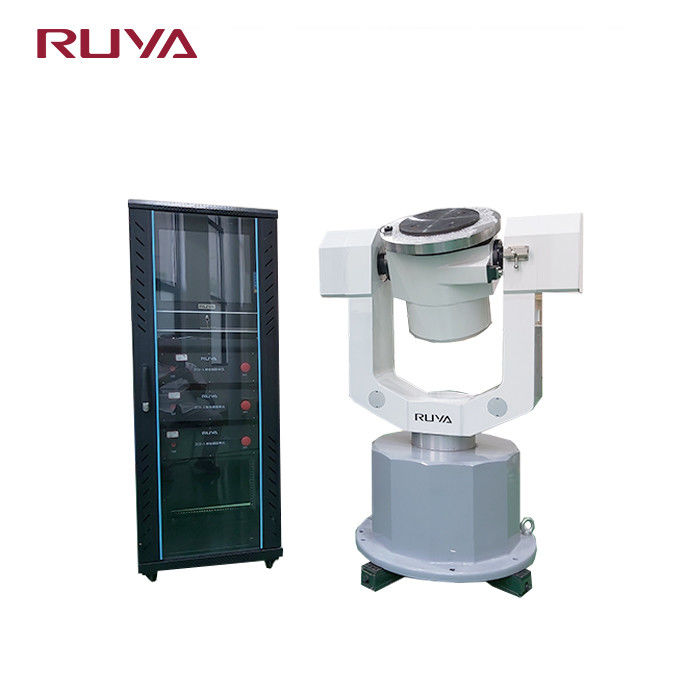

3DT400-A Giradischi elettrici a tre assi con carico utile di 30 kg 0

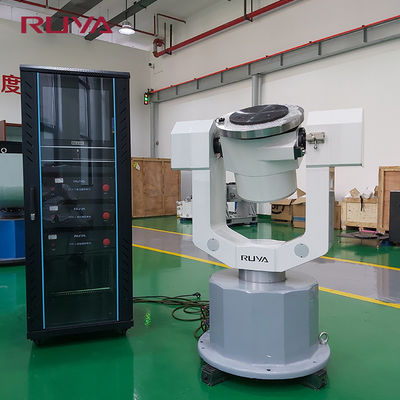

3DT400-A Giradischi elettrici a tre assi con carico utile di 30 kg 1
