Tavola girevole a tre assi 3DT420 con capacità di carico massima di 65 kg per test di calibrazione

Name: Tavola girevole a tre assi 3DT420 con capacità di carico massima di 65 kg per test di calibrazione
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT420
Availability: InStock

Marchio:	RUYA
Numero di modello:	3DT420
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	3-4 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

ISO 9001

Caricare il peso:

≤65 kg

Errore di posizionamento (interno):

nessun requisito di indice dinamico

Errore di posizionamento.:

±4″

Errore di posizionamento:

±4″

Intervallo di rotazione (interno):

±10°

Intervallo di rotazione (mezzo):

-10°~+150°

Distanza di rotazione (esterno):

± 150°

Dimensioni massime della torre fotoelettrica:

F420×680

Imballaggi particolari:

Casella di legno

Capacità di alimentazione:

≤ 3 serie, 3 mesi

Evidenziare:

Tastiera di calibrazione a tre assi

3DT420 giradischi di taratura

Tastiere di calibrazione a 3 assi

Descrizione di prodotto

3DT420 Tornitore di calibrazione della torretta a tre assi

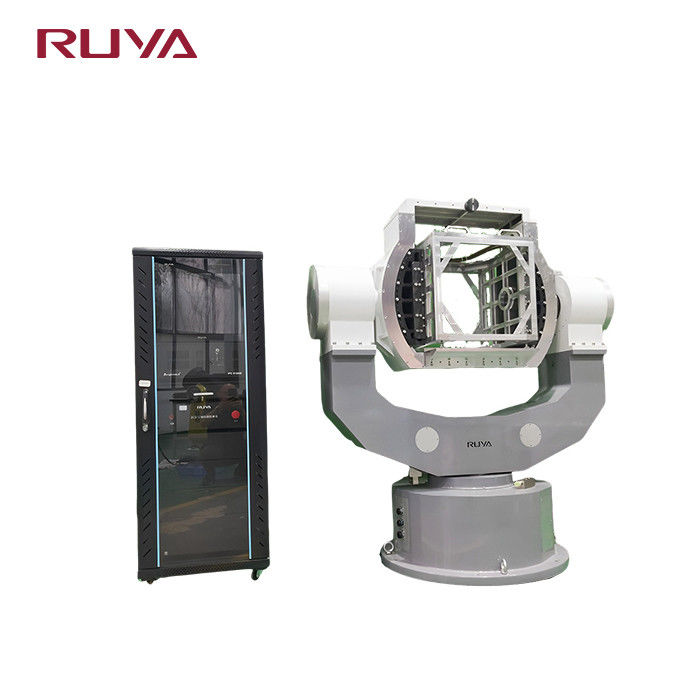

Visualizzazione del prodotto

Il3DT420 Turntable di calibrazione di prova della torretta a tre assiè progettato per la prova di taratura offline di apparecchiature fotoelettriche a torretta a due assi.Questo sistema di precisione fornisce una completa capacità di movimento a tre assi per soddisfare i rigorosi requisiti di prova.

Mentre la torretta bersaglio funziona con solo due gradi di libertà (azimut e passo), questo giradischi di prova a tre assi include la funzionalità dell'asse di rotolamento per garantire una copertura di prova completa.L'intervallo di rotazione e la precisione della posizione superano l'intervallo di movimento e i requisiti di stabilità della torretta da calibrare.

Specifiche tecniche

Parametro	Valore
Peso del carico	≤ 65 kg
Precisione di rotazione di tre assi	± 3′′
Perpendicolarità dei tre assi	± 3′′
Intersezione di tre assi	Ф0,5 mm di diametro sfera
Errore di posizionamento della posizione angolare	Cornice interna: nessun requisito di indice dinamico Cornice centrale: ±4′′ Cornice esterna: ±4′′
Intervallo dei tassi	Cornice interna: manuale Cornice centrale: ≥ 20°/s Cornice esterna: ≥ 20°/s
Distanza di rotazione	Cornice interna: ±10° Quadro centrale: -10°~+150° Cornice esterna: ± 150°
Accelerazione angolare massima	Cornice interna: manuale Cornice centrale: ≥ 20°/s2 Cornice esterna: ≥ 20°/s2
Anello di slittamento utente	Personalizzabile
Dimensioni massime della torre fotoelettrica	F420×680
