Marchio: | RUYA |
Numero di modello: | 2DTGZ280C |
Moq: | 1 set |
prezzo: | Negoziabile |
Tempo di consegna: | 3-4 mesi |
Condizioni di pagamento: | T/T |

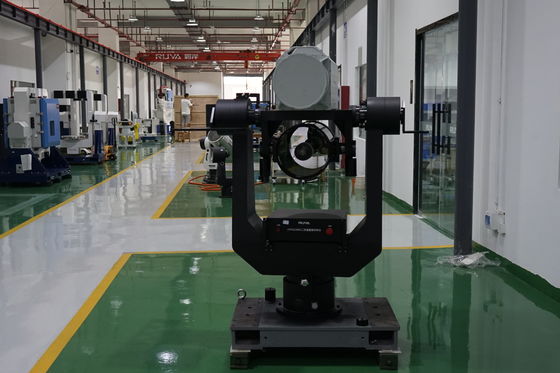

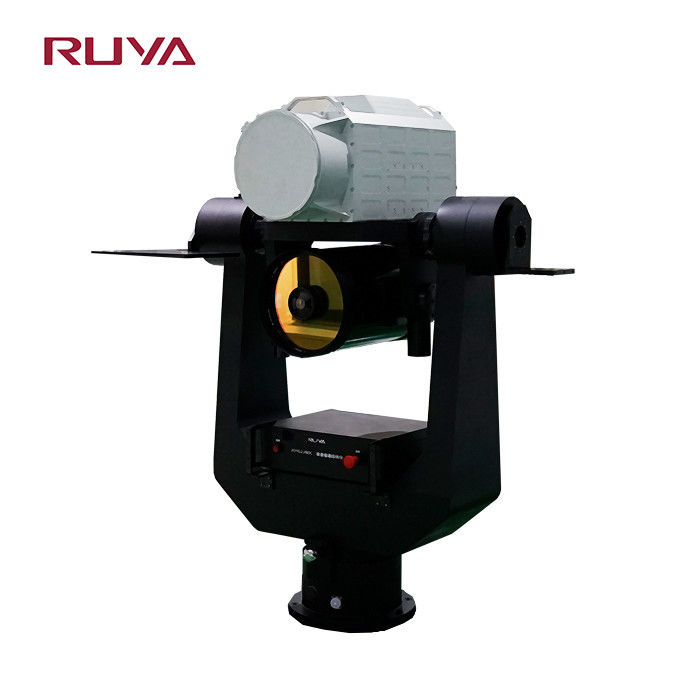

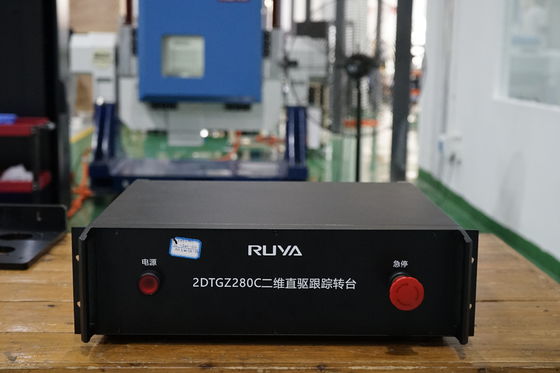

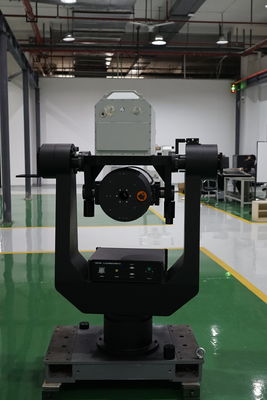

2DTGZ280C giradischi a doppio asse con carico utile di 80 kg
Descrizione del prodotto
2DTGZ280C dual-axis tracking turntable adopts a high-rigidity tabletop design and is equipped with an azimuth axis (X) and pitch axis (Y) dual-degree-of-freedom motion system to meet the dynamic testing needs of precision components, componenti ottici e apparecchiature di navigazione inerziale.La combinazione di un codificatore ad alta risoluzione e una tecnologia di azionamento a basso attrito garantisce l'assenza di errore di ritorno durante il processo di prova, che fornisce una piattaforma di prova dinamica affidabile per gli istituti di ricerca scientifica.
Parametri del prodotto
Specificità |
||
1 |
Peso del carico |
80 kg |
2
|
Intervallo di rotazione dell'angolo
|
Cornice esterna:± 355° |
Cornice interna:-20°~+95° |
||
3 |
Precisione di rotazione del doppio asse |
± 3′′ |
4 |
Perpendicolarità del doppio asse |
±3′′ |
5 |
Errore di posizionamento della posizione angolare |
± 3′′ |
6 |
Ripetibilità del posizionamento della posizione angolare |
±2′′ |
7
|
Accuratezza del tasso
|
ω≤1°/s, 2×10-3 (1° media) |
1°/s≤ω<10°/s, 2×10-4 (10° media) |
||
ω≥10°/s, 2×10-5 (Media di 360°) |
||
8
|
Mantenere una velocità di tracciamento precisa
|
Orientamento: ≥ 2°/s, massimo ≥ 10°/s |
Il passo di un veicolo deve essere pari o superiore a: |
||
9
|
Accelerazione angolare massima
|
Cornice interna: ≥1°/s2 |
Cornice esterna: ≥1°/s2 |
||
10 |
Risoluzione del disco di codice |
1" |
11 |
Punto zero |
Con disco di codice punto zero |
12 |
Per i bersagli stellari, precisione di tracciamento in loop aperto (RMS) |
errore entro 10 secondi <0,5′′, errore entro 60 minuti <1′′; |
13 |
Per i bersagli spaziali, precisione di tracciamento in loop aperto (RMS) |
Asse singola < 3′′ |
