2DT650GZ-B Dispositivo ottoelettronica giradischi a doppio asse con peso di carico di 100 kg

2DT650GZ-B Dispositivo ottoelettronica giradischi a doppio asse con peso di carico di 100 kg

Marchio:	RUYA
Numero di modello:	2DT650GZ-B
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	3-4 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Certificazione:

ISO 9001

Caricare il peso:

100kg

Diametro del tavolo:

F650 mm

Piattazza del tavolo:

0,02 mm

Riproduzione della tabella:

0,02 mm

precisione di rotazione:

± 3′′

Perpendicolarità:

± 3′′

Errore di posizionamento (interno):

± 5′′

Errore di posizionamento:

± 5′′

Imballaggi particolari:

Scatola di legno

Capacità di alimentazione:

≤ 3 serie, 3 mesi

Evidenziare:

Giradischi da 100 kg

Dispositivo ottoelettronica per giradischi di tracciamento

2DT650GZ-B giradischi a doppio asse

Descrizione di prodotto

Dispositivo optoelettronico per giradischi con tracciamento a doppio asse 2DT650GZ-B

Panoramica del prodotto

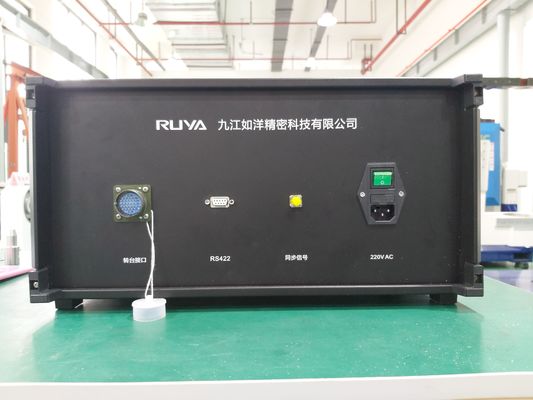

Il dispositivo optoelettronico 2DT650GZ-B è costituito da una piattaforma meccanica e una scatola di controllo collegata tramite cavi. La scatola di controllo è dotata di un'interfaccia di comunicazione RS422 per la comunicazione con il computer host.

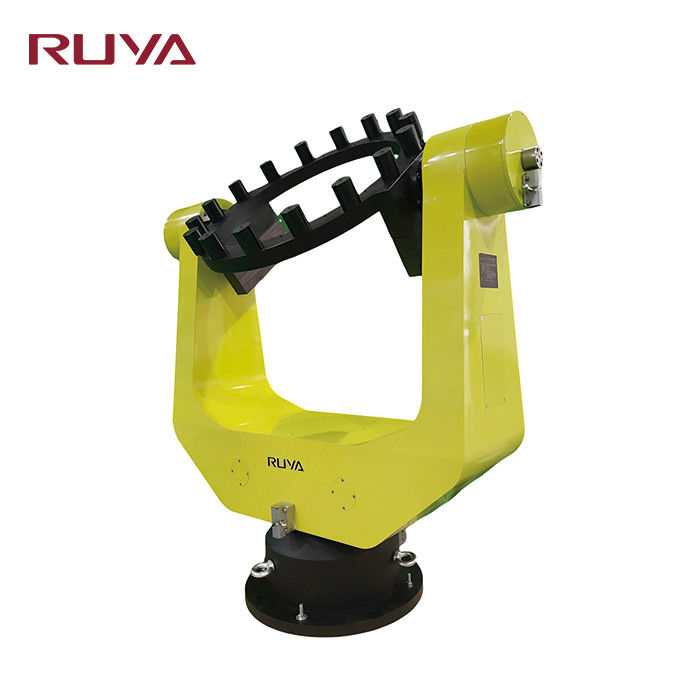

La piattaforma meccanica impiega una struttura verticale su e giù con la componente dell'asse di beccheggio nella sezione superiore e la componente dell'asse di azimut nella sezione inferiore. La scatola di controllo integra moduli circuitali per risoluzione angolare, azionamento motore, conversione di potenza e comunicazione seriale.

Specifiche tecniche

Specifica	Valore
Caricare il peso	100Kg
Diametro del tavolo	Ф650mm
Planarità della tabella	0,02 mm
Esaurimento della tabella	0,02 mm
Precisione rotatoria del doppio asse	±3″
Perpendicolarità del doppio asse	±3″
Intersezione del doppio asse	Sfera di diametro Ф0,5 mm
Errore di posizionamento della posizione angolare	Cornice esterna: ±5″ Telaio interno: ±5″
Ripetibilità di posizionamento della posizione angolare	±2″
Intervallo di tariffe	Telaio interno: 0,001°/s~100°/s Telaio esterno: 0,001°/s~100°/s
Gamma di rotazione angolare	Telaio esterno: rotazione continua Telaio interno: ±90°
Precisione della tariffa	ω≤1°/s: 2×10⁻³ (1° media) 1°/s≤ω<10°/s: 2×10⁻⁴ (10° media) ω≥10°/s: 2×10⁻⁵ (media 360°)
Massima accelerazione angolare	Telaio interno: ≥30°/s² Telaio esterno: ≥30°/s²
