Struttura U-T 2DT350-A Piccolo giradischi elettrici a doppio asse con peso di carico di 20 kg

Struttura U-T 2DT350-A Piccolo giradischi elettrici a doppio asse con peso di carico di 20 kg

Marchio:	RUYA
Numero di modello:	2DT350-A
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	3-4 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

ISO 9001

Caricare il peso:

Diametro del tavolo:

F350 mm

Piattazza del tavolo:

0,02 mm

Riproduzione della tabella:

0,02 mm

Intersezione:

Ф0,5 mm di diametro sfera

Posizionamento della ripetibilità:

Anello di slittamento utente:

Personalizzabile

Peso:

≤ 150 kg

Imballaggi particolari:

Scatole di legno

Capacità di alimentazione:

≤ 3 serie, 3 mesi

Evidenziare:

2DT350-A Giradischi elettrici

Giradischi elettrici a doppio asse

Dischi elettrici piccoli

Descrizione di prodotto

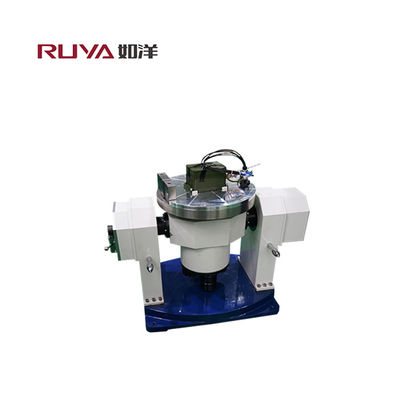

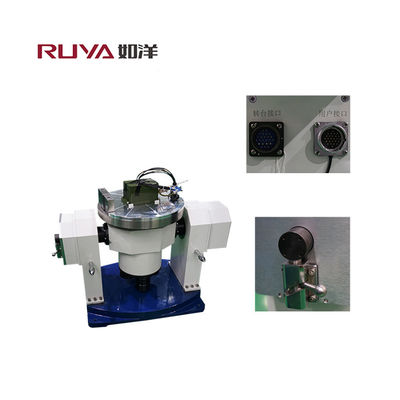

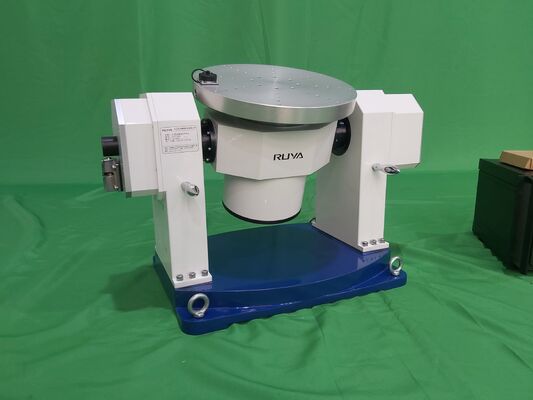

Struttura UT 2DT350-A Piccolo giradischi elettrico a doppio asse

Panoramica del prodotto

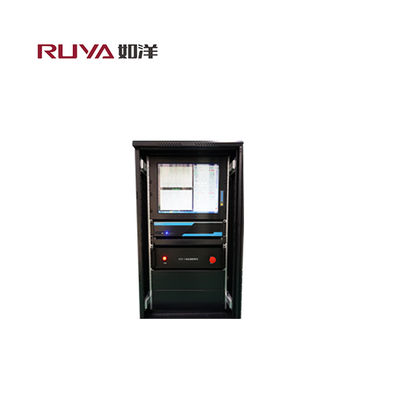

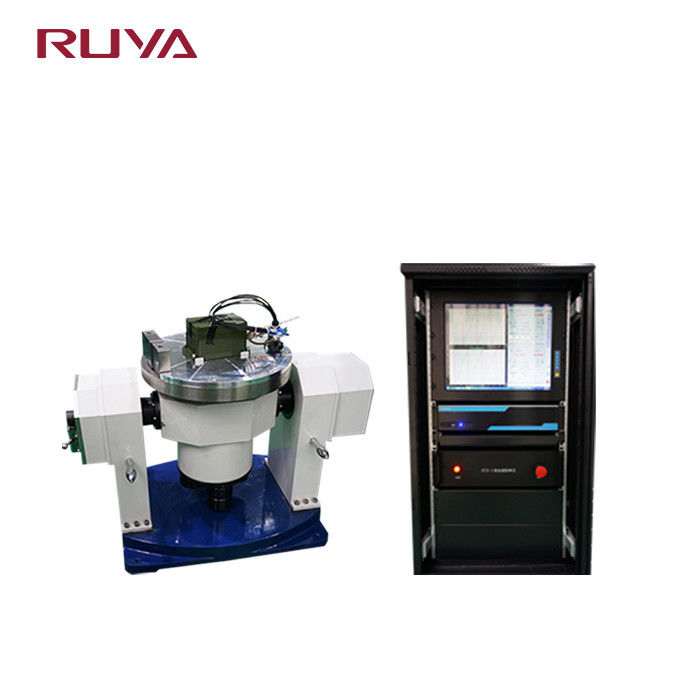

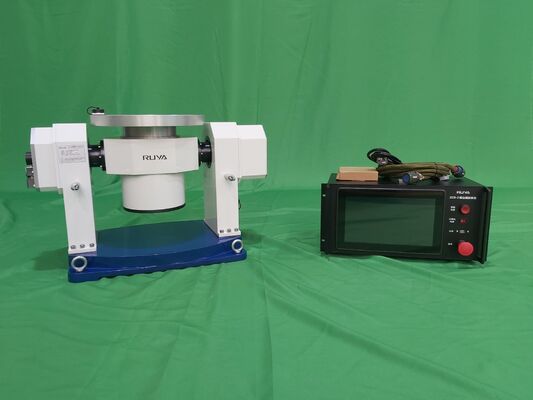

La tavola rotante a doppio asse è costituita da un corpo tavola meccanico e da un sistema di misurazione e controllo. Dotato di una struttura UT e di un sistema di alberi meccanici di precisione, fornisce capacità di movimento oscillatorio sinusoidale a bassa frequenza, velocità e posizione. Questo sistema fornisce benchmark orizzontali e di posizione accurati per il carico da misurare, offrendo benchmark di posizionamento e velocità a asse singolo e doppio per test statici e calibrazione di sistemi inerziali.

La piattaforma girevole supporta funzioni di misurazione multiposizione e rilevamento della velocità per applicazioni di guida inerziale, con una precisione del test di assetto di navigazione inerziale di 0,06°.

Specifiche tecniche

Specifica	Dettagli
Caricare il peso	20Kg

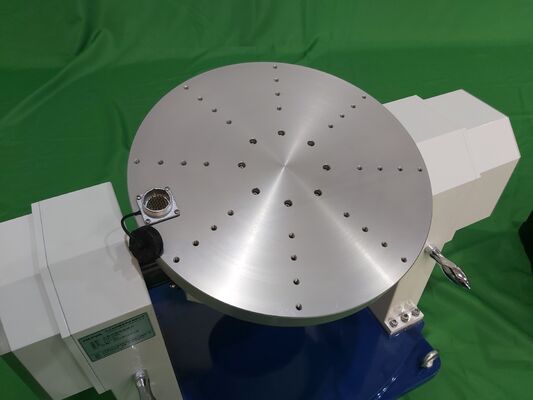

Diametro del tavolo	Ф350mm
Planarità della tabella	0,02 mm
Esaurimento della tabella	0,02 mm
Precisione rotatoria del doppio asse	±3″
Perpendicolarità del doppio asse	±3″
Intersezione del doppio asse	Sfera di diametro Ф0,5 mm
Errore di posizionamento della posizione angolare	Cornice esterna: ±3″ Telaio interno: ±3″
Ripetibilità di posizionamento della posizione angolare	±2″
Intervallo di tariffe	Telaio interno: 0,01°/s~200°/s Telaio esterno: 0,01°/s~100°/s
Precisione della tariffa	ω≤1°/s: 2×10⁻³ (1° media) 1°/s≤ω<10°/s: 2×10⁻⁴ (10° media) ω≥10°/s: 2×10⁻⁵ (media 360°)
Massima accelerazione angolare	Telaio interno: ≥100°/s² Telaio esterno: ≥80°/s²
Anello di contatto dell'utente	Personalizzabile
Peso	≤150Kg
