2DTGZ-B Turntable a doppio asse di alta precisione per il monitoraggio dei movimenti

Name: 2DTGZ-B Turntable a doppio asse di alta precisione per il monitoraggio dei movimenti
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ-B
Availability: InStock

Marchio:	RUYA
Numero di modello:	2DTGZ-B
Moq:	1 set
prezzo:	Negoziabile
Tempo di consegna:	3-4 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

ISO 9001

Load Weight:

50Kg

Dimensione del carico:

300 mm × 300 mm × 200 mm

Rate Range（inner）:

0.001°/s~15°/s

Intervallo dei tassi (esterno):

0.001°/s~15°/s

Angle Rotary Range（inner）:

-50°~+50°

Angle Rotary Range（outer）:

0~360°

Accelerazione angolare massima (interno):

≥ 10°/s2

Maximum Angular Acceleration（outer）:

≥10°/s²

Imballaggi particolari:

Scatola di legno

Capacità di alimentazione:

≤ 3 serie, 3 mesi

Evidenziare:

2DTGZ-B giradischi di tracciamento

Giradischi a tracciamento ad alta precisione

Test di movimento giradischi a doppio asse

Descrizione di prodotto

2DTGZ-B Turntable a doppio asse di alta precisione per il monitoraggio dei movimenti

Descrizione del prodotto

Il giradischi a doppio asse è una piattaforma di prova di movimento bidimensionale ad alta precisione dotata di sistemi a doppio grado di libertà per l'asse dell'azimut (asse X) e l'asse del passo (asse Y).Adotta una tecnologia di controllo servo di precisione e è progettata per fornire test di prestazioni dinamiche multidimensionali per componenti aerospaziali, apparecchiature optoelettroniche, sistemi di navigazione inerziale, ecc. ampiamente utilizzati in scenari sperimentali come la simulazione del bersaglio, la scansione degli swing,e di tracciamento dinamico per soddisfare i requisiti di prova di alta affidabilità per le complesse traiettorie di movimento nell'industria militare e nei campi della ricerca scientifica.

Parametri del prodotto

Specificità
1	Peso del carico	50 kg
2	Dimensione del carico	300 mm × 300 mm × 200 mm
3	Precisione di rotazione del doppio asse	±3′′
4	Perpendicolarità del doppio asse	±3′′
5	Intersezione dei due assi	Ф0,5 mm di diametro sfera
6	Errore di posizionamento della posizione angolare	telaio esterno:± 15′′".
6	Errore di posizionamento della posizione angolare	telaio interno:± 15′′".
7	Ripetibilità del posizionamento della posizione angolare	± 15′′
8	Intervallo dei tassi	telaio interno:0.001°/s~15°/s".
8	Intervallo dei tassi	telaio esterno:0.001°/s~15°/s".
9	Intervallo di rotazione dell'angolo	telaio esterno:0-360°
9	Intervallo di rotazione dell'angolo	telaio interno:-50°~+50°
10	Accuratezza del tasso	ω≤1°/s, 2×10-3 (1° media)
		1°/s≤ω<10°/s, 2×10-4 (10° media)
		ω≥10°/s, 2×10-5 (Media di 360°)
11	Accelerazione angolare massima	telaio interno:≥ 10°/s2
11	Accelerazione angolare massima	telaio esterno:≥ 10°/s2

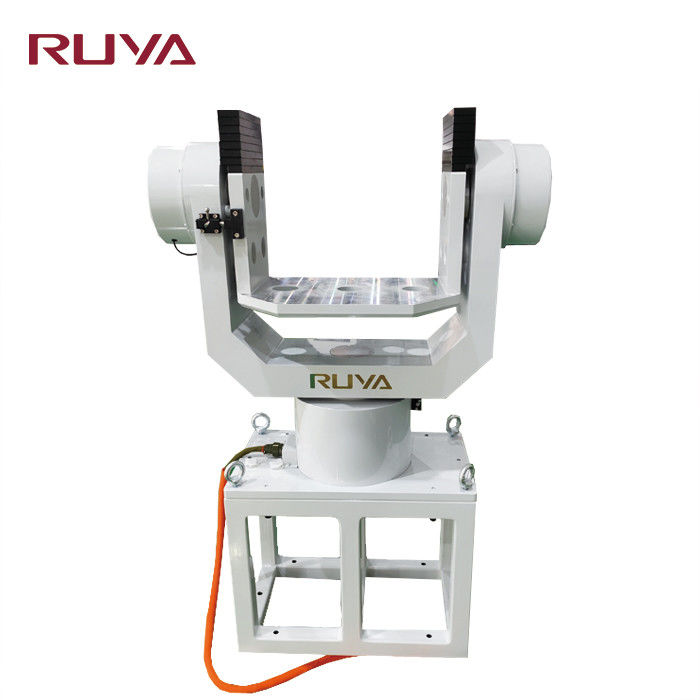

2DTGZ-B Turntable a doppio asse di alta precisione per il monitoraggio dei movimenti 0

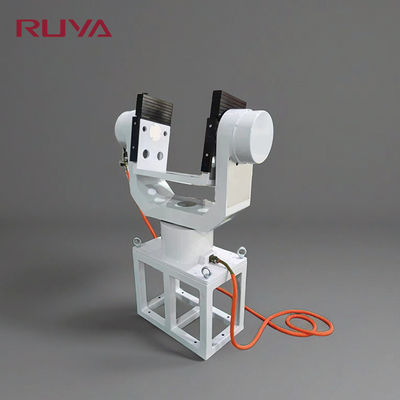

2DTGZ-B Turntable a doppio asse di alta precisione per il monitoraggio dei movimenti 1
