2DTGZ-B Tavola rotante di precisione a doppio grado di libertà e doppio asse con capacità di carico di 50 kg per test di movimento

2DTGZ-B Tavola rotante di precisione a doppio grado di libertà e doppio asse con capacità di carico di 50 kg per test di movimento

Marchio:	RUYA
Numero di modello:	2DTGZ-B
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	3-4 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

ISO 9001

Caricare il peso:

Dimensione del carico:

300 mm × 300 mm × 200 mm

Intervallo dei tassi (interno):

0.001°/s~15°/s

Intervallo dei tassi (esterno):

0.001°/s~15°/s

Distanza di rotazione dell'angolo (interno):

-50°~+50°

Distanza di rotazione dell'angolo (esterno):

0 ~ 360 °

Accelerazione angolare massima (interno):

≥ 10°/s2

Accelerazione angolare massima (esterna):

≥ 10°/s2

Imballaggi particolari:

Scatola di legno

Capacità di alimentazione:

≤ 3 serie, 3 mesi

Evidenziare:

2DTGZ-B giradischi di tracciamento

Giradischi a tracciamento ad alta precisione

Test di movimento giradischi a doppio asse

Descrizione di prodotto

2DTGZ-B Piattaforma Rotante di Test e Tracciamento ad Alta Precisione a Doppio Asse

Panoramica del Prodotto

La Piattaforma Rotante di Test e Tracciamento a Doppio Asse ad Alta Precisione 2DTGZ-B è una sofisticata piattaforma di test di movimento bidimensionale dotata di sistemi a doppio grado di libertà sia per l'asse azimutale (asse X) che per l'asse di beccheggio (asse Y). Utilizzando una tecnologia di controllo servo di precisione, questo sistema è progettato per fornire test completi delle prestazioni dinamiche multidimensionali per componenti aerospaziali, apparecchiature optoelettroniche, sistemi di navigazione inerziale e applicazioni correlate.

Questa piattaforma rotante è ampiamente impiegata in scenari sperimentali tra cui simulazione di bersagli, scansione oscillante e tracciamento dinamico, soddisfacendo i requisiti di test ad alta affidabilità per traiettorie di movimento complesse nella ricerca scientifica e nelle applicazioni industriali.

Specifiche Tecniche

Specifiche	Valore
Peso del Carico	50Kg
Dimensioni del Carico	300mm * 300mm * 200mm
Precisione di Rotazione del Doppio Asse	±3″
Perpendicolarità del Doppio Asse	±3″
Intersezione del Doppio Asse	Sfera di diametro Ф0.5mm
Errore di Posizionamento della Posizione Angolare	Telaio esterno: ±15″ Telaio interno: ±15″
Ripetibilità di Posizionamento della Posizione Angolare	±15″
Intervallo di Velocità	Telaio interno: 0.001°/s ~ 15°/s Telaio esterno: 0.001°/s ~ 15°/s
Intervallo di Rotazione Angolare	Telaio esterno: 0° ~ 360° Telaio interno: -50° ~ +50°
Precisione di Velocità	ω ≤ 1°/s: 210⁻³ (media 1°) 1°/s ≤ ω < 10°/s: 210⁻⁴ (media 10°) ω ≥ 10°/s: 2*10⁻⁵ (media 360°)
Accelerazione Angolare Massima	Telaio interno: ≥ 10°/s² Telaio esterno: ≥ 10°/s²

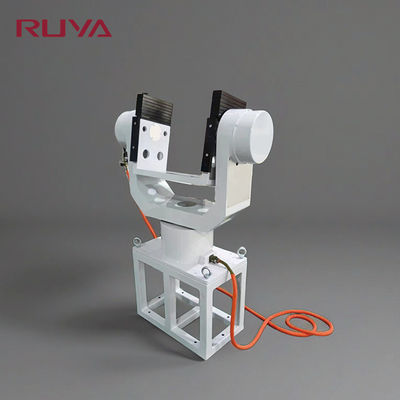

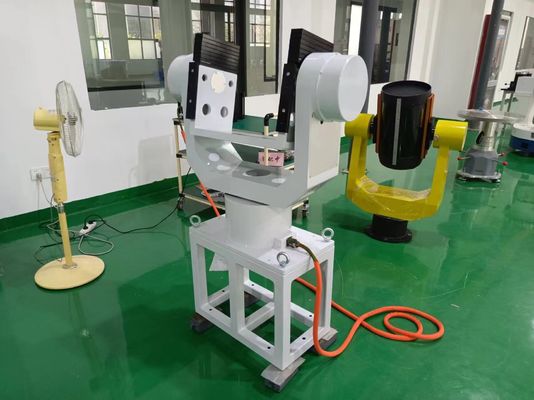

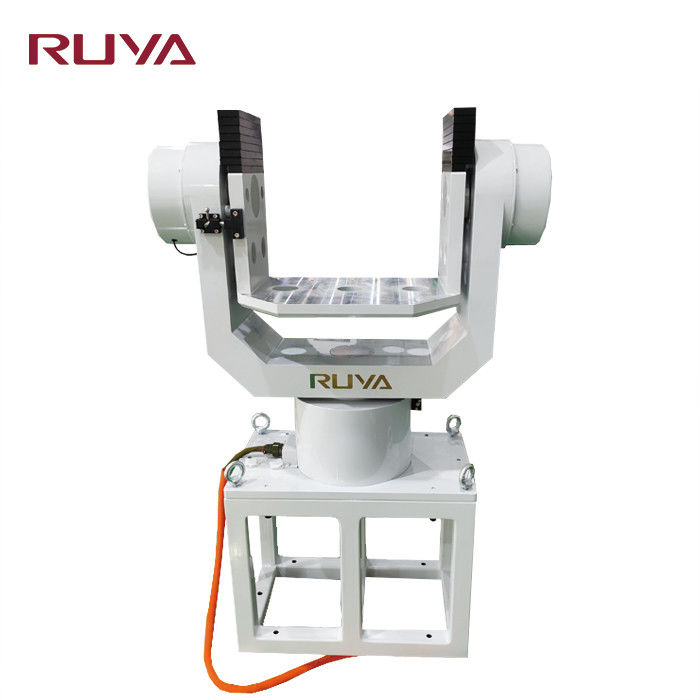

Immagini del Prodotto
