2DT450GZ Attrezzatura di prova del movimento del giradischi a doppio asse

2DT450GZ Attrezzatura di prova del movimento del giradischi a doppio asse

Marchio:	RUYA
Numero di modello:	2DT450GZ
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	3-4 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Certificazione:

ISO 9001

Load Weight:

Diametro della Tabella:

F450 mm

Rotary Accuracy Of Dual-Axis:

Perpendicolarità del doppio asse:

± 3′′

Positioning Repeatability:

±1.5″

Weight:

380Kg

Maximum Angular Acceleration（inner）:

≥50°/s²

Accelerazione angolare massima (esterna):

≥ 50°/s2

Imballaggi particolari:

Scatola di legno

Capacità di alimentazione:

≤ 3 serie, 3 mesi

Evidenziare:

Giradischi a doppio asse

Giradischi da tavolo

2DT450GZ giradischi a doppio asse

Descrizione di prodotto

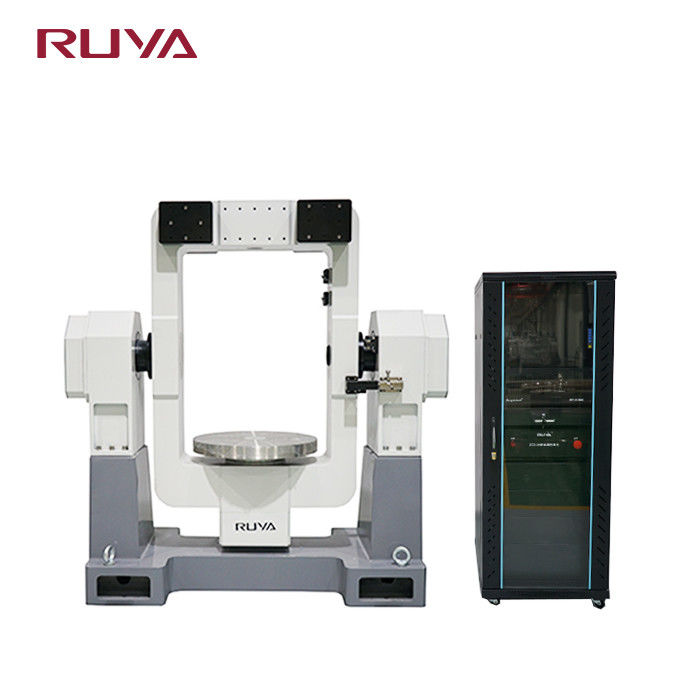

2DT450GZ Attrezzatura di prova del movimento per giradischi a doppio asse

Descrizione del prodotto

Il giradischi a doppio asse è un apparecchio di prova bidimensionale di alta precisione dotato di un sistema di movimento a doppio grado di libertà sull'asse dell'azimut (X) e sull'asse del passo (Y),che può simulare con precisione complesse traiettorie di movimento. Adotta un design di tavolo e è compatibile con vari componenti e componenti di precisione. È ampiamente utilizzato in scenari sperimentali come la calibrazione della posizione, il test di oscillazione della velocità,e di tracciamento dinamicoLa sua prestazione stabile e affidabile fornisce un supporto di test accurato per la ricerca scientifica, l'industria militare, l'aerospaziale e altri campi,e costituisce una piattaforma ideale per la simulazione del movimento ad alte prestazioni e la verifica funzionale.

Parametri del prodotto

Specificità
1	Peso del carico	30 kg
2	Diametro della tavola	F450 mm
3	Piattazza della tavola	00,02 mm
4	Riproduzione della tabella	00,02 mm
5	Precisione di rotazione del doppio asse	± 3′′
6	Perpendicolarità del doppio asse	±3′′
7	Intersezione dei due assi	Ф0,5 mm di diametro sfera
8	Errore di posizionamento della posizione angolare	telaio esterno:± 3′′".
8	Errore di posizionamento della posizione angolare	telaio interno:±2′′".
9	Ripetibilità del posizionamento della posizione angolare	± 1,5′′
10	Intervallo dei tassi	telaio interno:0.001°/s~15°/s".
10	Intervallo dei tassi	telaio esterno:0.001°/s~15°/s".
11	Intervallo di rotazione dell'angolo	telaio esterno: ±90°
11	Intervallo di rotazione dell'angolo	telaio interno: ±170°
12	Accuratezza del tasso	ω≤1°/s, 2×10-3 (1° media)
		1°/s≤ω<10°/s, 2×10-4 (10° media)
		ω≥10°/s, 2×10-5 (Media di 360°)
13	Accelerazione angolare massima	telaio interno:≥ 50°/s2".
13	Accelerazione angolare massima	telaio esterno:≥ 50°/s2
14	Peso	380 kg

2DT450GZ Attrezzatura di prova del movimento del giradischi a doppio asse 0

2DT450GZ Attrezzatura di prova del movimento del giradischi a doppio asse 1
