Piattaforma girevole per test di movimento bidimensionale ad alta precisione a doppio asse 2DTGZ-B con peso di carico di 50 kg

Piattaforma girevole per test di movimento bidimensionale ad alta precisione a doppio asse 2DTGZ-B con peso di carico di 50 kg

Marchio:	RUYA
Numero di modello:	2DTGZ-B
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	3-4 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Certificazione:

ISO 9001

Caricare il peso:

Dimensione del carico:

300 mm × 300 mm × 200 mm

Intervallo dei tassi (interno):

0.001°/s~15°/s

Intervallo dei tassi (esterno):

0.001°/s~15°/s

Distanza di rotazione dell'angolo (interno):

-50°~+50°

Distanza di rotazione dell'angolo (esterno):

0 ~ 360 °

Accelerazione angolare massima (interno):

≥ 10°/s2

Accelerazione angolare massima (esterna):

≥ 10°/s2

Imballaggi particolari:

Scatola di legno

Capacità di alimentazione:

≤ 3 serie, 3 mesi

Evidenziare:

Giradischi a doppio asse

Giradischi di tracciamento ad alta precisione

Tornatore bidimensionale per il monitoraggio dei test di movimento

Descrizione di prodotto

2DTGZ-B Giradischi per test di movimento bidimensionale ad alta precisione a doppio asse

Panoramica del prodotto

Il giradischi per test di movimento bidimensionale ad alta precisione a doppio asse 2DTGZ-B presenta un design a doppio grado di libertà con asse di azimut (asse X) e asse di beccheggio (asse Y), integrato con un sistema di servocontrollo di precisione per ottenere un'eccezionale precisione dei test di movimento bidimensionali.

Progettato specificatamente per componenti aerospaziali, apparecchiature optoelettroniche e sistemi di navigazione inerziale, questo giradischi supporta diversi scenari sperimentali tra cui la simulazione del bersaglio, la scansione dell'oscillazione e il tracciamento dinamico. Riproduce accuratamente traiettorie di movimento complesse con prestazioni di livello di ricerca, soddisfacendo rigorosi requisiti di test in ambienti altamente dinamici e supportando allo stesso tempo lo sviluppo di tecnologie all'avanguardia e la verifica delle apparecchiature.

Specifiche tecniche

Specifica	Valore
Caricare il peso	50Kg
Carica dimensione	300 mm300 mm200 mm
Precisione rotatoria del doppio asse	±3″
Perpendicolarità del doppio asse	±3″
Intersezione del doppio asse	Sfera di diametro Ф0,5 mm
Errore di posizionamento della posizione angolare	Cornice esterna: ±15″ Telaio interno: ±15″
Ripetibilità di posizionamento della posizione angolare	±15″
Intervallo di tariffe	Telaio interno: 0,001°/s~15°/s Telaio esterno: 0,001°/s~15°/s
Gamma di rotazione angolare	Cornice esterna: 0~360° Telaio interno: -50°~+50°
Precisione della tariffa	ω≤1°/s: 210⁻³ (1° medio) 1°/s≤ω<10°/s: 210⁻⁴ (10° media) ω≥10°/s: 2*10⁻⁵ (media 360°)
Massima accelerazione angolare	Telaio interno: ≥10°/s² Telaio esterno: ≥10°/s²

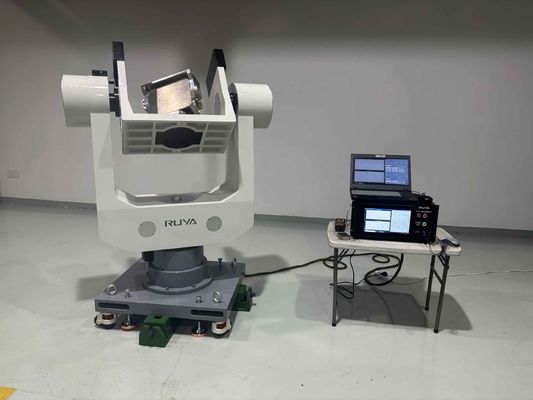

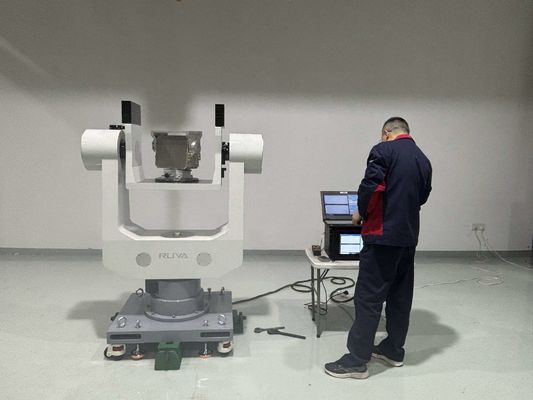

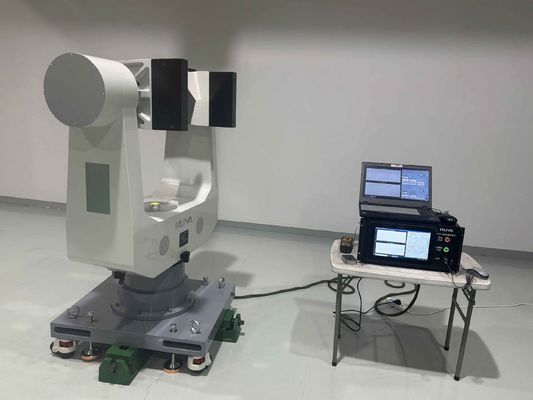

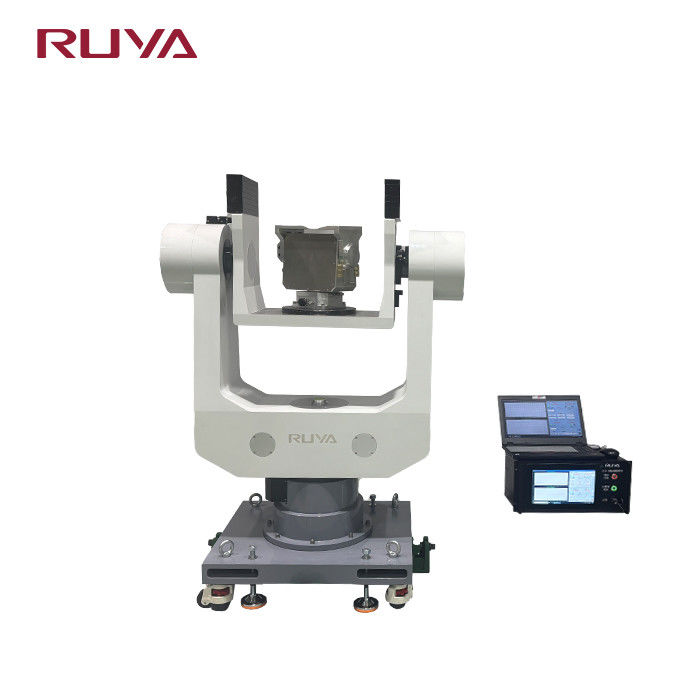

Immagini del prodotto
