Tavola rotante per test di movimento bidimensionale a due assi ad alta precisione 2DTGZ con capacità di carico di 50 kg

Tavola rotante per test di movimento bidimensionale a due assi ad alta precisione 2DTGZ con capacità di carico di 50 kg

Marchio:	RUYA
Numero di modello:	2DTGZ
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	3-4 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Certificazione:

ISO 9001

Caricare il peso:

Dimensione del carico:

300 mm × 300 mm × 200 mm

Intervallo dei tassi (interno):

0.001°/s~15°/s

Intervallo dei tassi (esterno):

0.001°/s~15°/s

Distanza di rotazione dell'angolo (interno):

-50°~+50°

Distanza di rotazione dell'angolo (esterno):

0 ~ 360 °

Accelerazione angolare massima (interno):

≥ 10°/s2

Accelerazione angolare massima (esterna):

≥ 10°/s2

Imballaggi particolari:

Scatola di legno

Capacità di alimentazione:

≤ 3 serie, 3 mesi

Evidenziare:

Giradischi a doppio asse

Giradischi di tracciamento ad alta precisione

Tornatore bidimensionale per il monitoraggio dei test di movimento

Descrizione di prodotto

Tavola rotante di tracciamento e test di movimento bidimensionale ad alta precisione a due assi 2DTGZ

Panoramica del prodotto

La tavola rotante di tracciamento e test di movimento bidimensionale ad alta precisione a due assi 2DTGZ presenta un design a due gradi di libertà con asse azimutale (asse X) e asse di beccheggio (asse Y), integrato con un sistema di servocontrollo di precisione per ottenere un'eccezionale accuratezza nei test di movimento bidimensionale.

Progettata specificamente per componenti aerospaziali, apparecchiature optoelettroniche e sistemi di navigazione inerziale, questa tavola rotante supporta diversi scenari sperimentali, tra cui la simulazione di bersagli, la scansione oscillante e il tracciamento dinamico. Riproduce accuratamente traiettorie di movimento complesse con prestazioni di livello scientifico, soddisfacendo i rigorosi requisiti di prova in ambienti ad alta dinamica e supportando al contempo lo sviluppo di tecnologie all'avanguardia e la verifica delle apparecchiature.

Specifiche tecniche

Specifica	Valore
Peso del carico	50Kg
Dimensioni del carico	300mm300mm200mm
Precisione di rotazione dei due assi	±3″
Perpendicolarità dei due assi	±3″
Intersezione dei due assi	Sfera di diametro Ф0,5mm
Errore di posizionamento della posizione angolare	Telaio esterno: ±15″ Telaio interno: ±15″
Ripetibilità di posizionamento della posizione angolare	±15″
Intervallo di velocità	Telaio interno: 0.001°/s~15°/s Telaio esterno: 0.001°/s~15°/s
Intervallo di rotazione angolare	Telaio esterno: 0~360° Telaio interno: -50°~+50°
Accuratezza della velocità	ω≤1°/s: 210⁻³ (media su 1°) 1°/s≤ω<10°/s: 210⁻⁴ (media su 10°) ω≥10°/s: 2*10⁻⁵ (media su 360°)
Accelerazione angolare massima	Telaio interno: ≥10°/s² Telaio esterno: ≥10°/s²

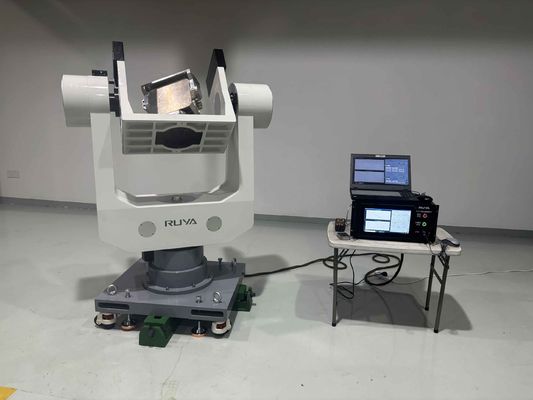

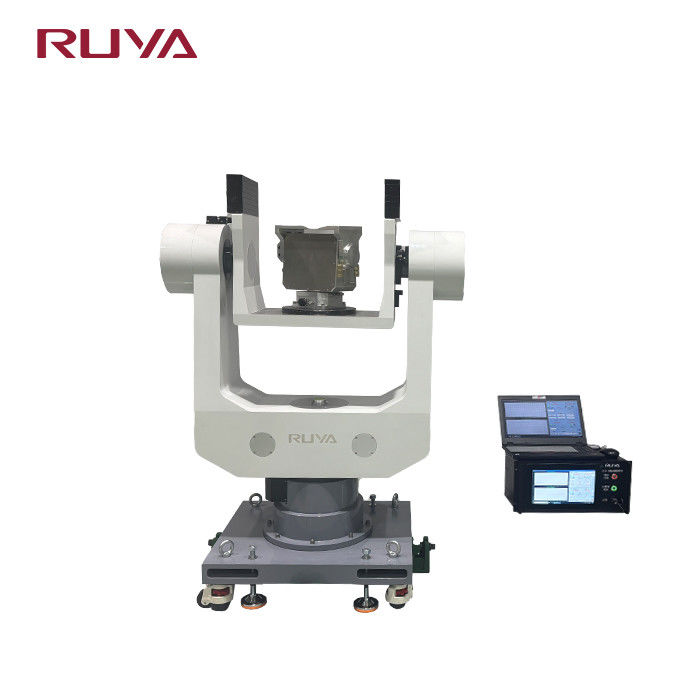

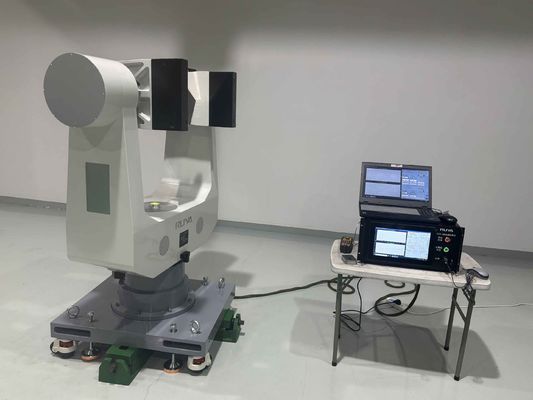

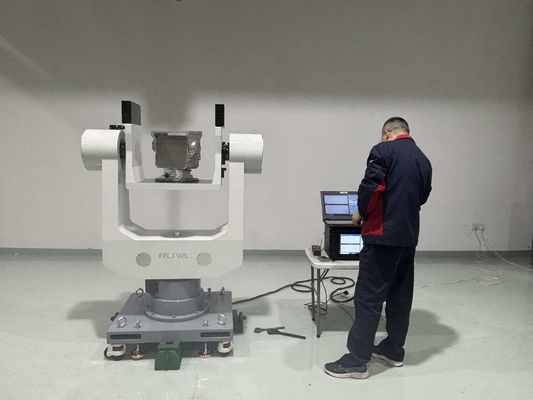

Immagini del prodotto
