Macchina di misura delle coordinate a braccio articolato

RUYA RA515 Macchina di misurazione coordinata a braccio articolato ad alta precisione con precisione di 0,035 mm e gamma di misurazione di 1,5 m

RUYA RA515 Macchina di misurazione coordinata a braccio articolato ad alta precisione con precisione di 0,035 mm e gamma di misurazione di 1,5 m

Marchio:	RUYA
Numero di modello:	RA515
Moq:	1 pc
Prezzo:	Negoziabile
Tempo di consegna:	5-10 working days
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Place of Origin:

China

Certificazione:

ISO 9001

Precisione:

0,035 mm

Ripetibilità:

0,025 mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Evidenziare:

Braccio di misura 3D portatile

Macchina di misurazione di coordinata di alta precisione

Macchina di misurazione a coordinate CMM portatile

Descrizione di prodotto

RUYA RA515 Armatura articolata a coordinate portatile CMM Armatura 3D ad alta precisione

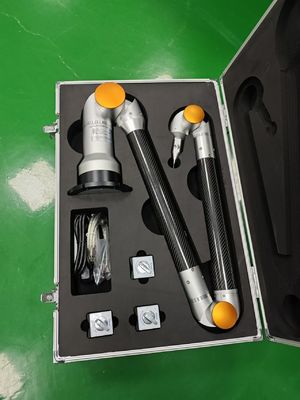

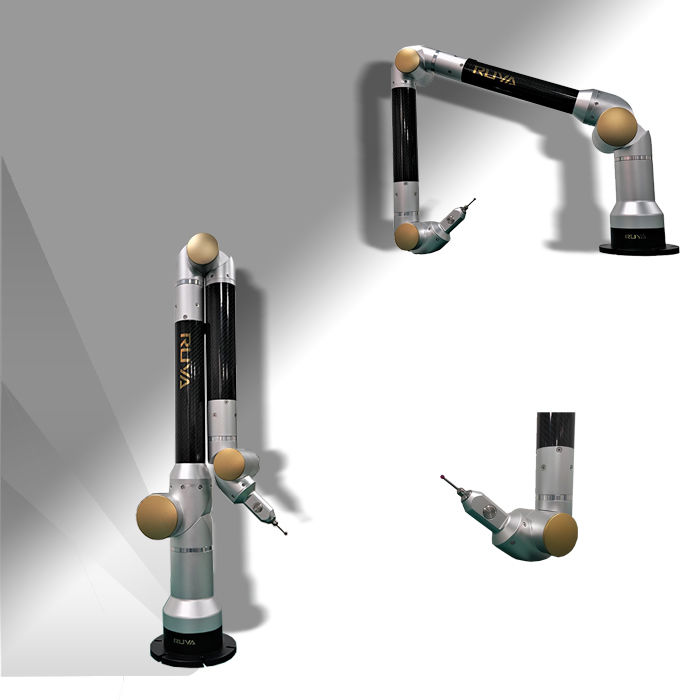

Visualizzazione del prodotto

Composizione dello strumento:

Piattaforma fissa
Sosta magnetica (o ventosa, treppiede)
Ospite della macchina di misurazione
Informatica e software
Sistema di testa di misura

Durante le operazioni di misurazione il sistema deve essere fissato stabilmente sulla piattaforma (non è necessario livellarlo,ma la posizione relativa tra la macchina di misura e il pezzo deve rimanere stabile durante l'intero processo di misura)L'unità principale è fissata con aspirazioni o viti, con il computer portatile collegato tramite cavo di segnale USB.Il software gestisce l'acquisizione e l'elaborazione dei dati di misurazione insieme alla generazione di report di misurazione completi.

Capacità di misura

Detezione di caratteristiche geometriche

Misurare le caratteristiche geometriche sui pezzi da lavorare e generare nuove caratteristiche attraverso la proiezione e l'intersezione di elementi geometrici esistenti
Analisi rapida delle dimensioni spaziali, comprese le distanze e gli angoli tra le caratteristiche geometriche
Creazione di sistemi di coordinate personalizzati utilizzando punti, linee e superfici con capacità di marcatura delle dimensioni lineari

Determinazione della tolleranza geometrica GD&T

Il software di misurazione fornisce strumenti GD&T completi per valutare le tolleranze di forma e di posizione delle caratteristiche geometriche, incluse la verticalità, il parallelismo, la piattezza, la cilindricità, la coassialità,inclinazione, posizione, e altro ancora.

Confronto tra modello 3D e oggetto effettivo

Software compatibility with multiple 3D data formats and various coordinate alignment methods enables automatic comparison of measured geometric features and surface point data with theoretical values from 3D models, che fornisce relazioni grafiche dettagliate sull'analisi degli errori.

Rapporto sulle prove

Rapido output di report di prova in formato PDF, Excel e MHT.Rapporto rapido con una documentazione di testo e grafica completa.

Campi di applicazione

Linee di produzione di automobili, aerospaziale, navale, fabbricazione di apparecchi di controllo, produzione di stampi e applicazioni industriali correlate.

Specificativi del prodotto

Modello	Intervallo di misurazione spaziale	Errore di indicazione della lunghezza dello spazio	Consistenza di misura delle coordinate uniaxiali
RA515	1.5m	0.035 mm	0.025 mm
RA520	2.0m	0.045 mm	0.032 mm
RA525	2.5m	0.060 mm	0.035 mm
RA530	3.0m	0.080 mm	0.056 mm
RA535	3.5m	0.100 mm	0.071 mm

Accessori opzionali
