Dettagli dei prodotti

Casa prodotti

Macchina di misura delle coordinate a braccio articolato

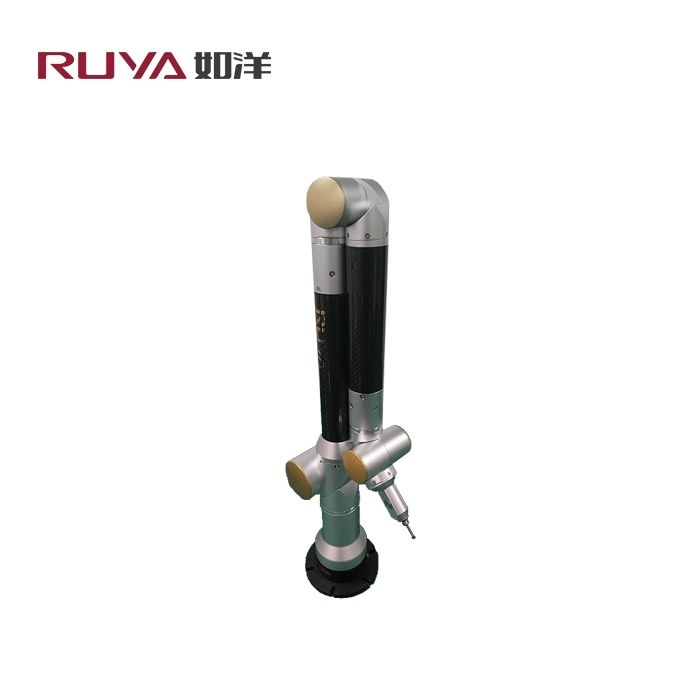

Braccio di misurazione 3D portatile CMM RA520 ad alta precisione 0,045 mm con fibra di carbonio aeronautica

Braccio di misurazione 3D portatile CMM RA520 ad alta precisione 0,045 mm con fibra di carbonio aeronautica

Marchio:	RUYA
Numero di modello:	RA520
Moq:	1 pc
Prezzo:	Negoziabile
Tempo di consegna:	5-10 working days
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Place of Origin:

China

Certificazione:

ISO 9001

Precisione:

0,045 mm

Ripetibilità:

0,032 mm

Packaging Details:

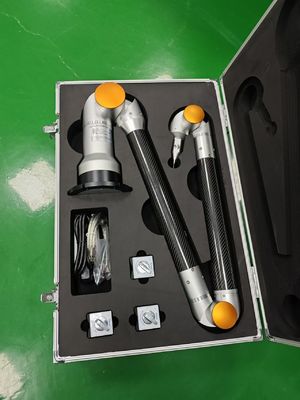

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Evidenziare:

3D Measuring Arm portatile cm

Macchina di misurazione coordinata portatile a braccio articolato

Macchina di misura delle coordinate del braccio articolato ad alta precisione

Descrizione di prodotto

Braccio di misura 3D ad alta precisione CMM RA520 portatile

Panoramica del prodotto

La CMM portatile RA520 è una macchina di misura a coordinate a braccio articolato progettata per applicazioni di misurazione 3D ad alta precisione. Questa soluzione portatile offre precisione e flessibilità eccezionali per varie esigenze di misurazione industriale.

Caratteristiche principali

L'encoder assoluto ad alta precisione garantisce l'accuratezza e la stabilità dello strumento senza necessità di homing all'avvio
Gli anelli collettori conduttivi di alta qualità consentono la rotazione infinita in tutti i giunti
Semplice connessione via cavo USB per una facile integrazione con il computer
Ampio intervallo di temperature di esercizio (10°C-40°C) per un funzionamento affidabile
Corpo del braccio in tubo di fibra di carbonio aeronautico: leggero (solo 7 kg) con deformazione minima
I giunti standard realizzati su stampo garantiscono un'elevata stabilità durante il funzionamento
Il modulo batteria opzionale consente la misurazione in loco senza alimentazione esterna
Compatibile con la gamma completa di sonde Renishaw e numerosi componenti di montaggio
Molteplici metodi di installazione: treppiede, base magnetica, clip a forma di U per una rapida misurazione in loco

Capacità di misurazione

Rilevamento delle caratteristiche geometriche

Misurare le caratteristiche geometriche sui pezzi
Genera nuove funzionalità attraverso la proiezione e l'intersezione di funzionalità geometriche esistenti
Analizza rapidamente le dimensioni spaziali, comprese distanze e angoli
Sistemi di coordinate personalizzati tramite punti, linee e superfici
Funzionalità di marcatura di quote lineari

Rilevamento della tolleranza geometrica GD&T

Il software di misurazione fornisce strumenti GD&T completi per valutare le tolleranze di forma e posizione, tra cui verticalità, parallelismo, planarità, cilindricità, coassialità, inclinazione e posizione.

Confronto dei modelli 3D

Compatibilità del software con più formati di dati 3D e metodi di allineamento delle coordinate. Confronta automaticamente le caratteristiche geometriche misurate e i dati dei punti di superficie con i valori teorici sui modelli 3D, fornendo report grafici completi di analisi degli errori.

Rapporto di prova

Produzione rapida di rapporti di prova nei formati PDF, Excel e MHT. Potente funzionalità di personalizzazione dei report con output comodo e veloce con documentazione completa.

Campi di applicazione

Linee di produzione automobilistiche, industria aerospaziale, costruzione navale, produzione di dispositivi di ispezione, produzione di stampi e varie applicazioni di misurazione industriale.

Specifiche del prodotto

Modello	Intervallo di misurazione spaziale	Errore di indicazione della lunghezza dello spazio	Coerenza della misurazione delle coordinate uniassiali
RA515	1,5 m	0,035 mm	0,025 mm
RA520	2,0 m	0,045 mm	0,032 mm
RA525	2,5 m	0,060 mm	0,035 mm
RA530	3,0 m	0,080 mm	0,056 mm
RA535	3,5 m	0,100 mm	0,071 mm

Accessori opzionali
