Dettagli dei prodotti

Casa prodotti

Macchina di misura delle coordinate a braccio articolato

CMM portatile RA520 ad alta precisione, braccio di misura 3D, braccio articolato, macchina di misura a coordinate

CMM portatile RA520 ad alta precisione, braccio di misura 3D, braccio articolato, macchina di misura a coordinate

Marchio:	RUYA
Numero di modello:	RA520
Moq:	1 pc
prezzo:	Negoziabile
Tempo di consegna:	5-10 working days
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Place of Origin:

China

Certificazione:

ISO 9001

Accuracy:

0.045mm

Repeatability:

0.032mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Descrizione di prodotto

CMM portatile RA520 Braccio di misura 3D ad alta precisione Macchina di misura a coordinate a braccio articolato

Descrizione del prodotto

Le sue caratteristiche principali sono:

1. Viene utilizzato un encoder assoluto ad alta precisione per garantire l'accuratezza e la stabilità dello strumento, e non è necessario trovare modifiche all'avvio;

2. Utilizzando anelli collettori conduttivi di qualità militare, tutte le giunzioni possono ruotare all'infinito;

3. L'online è semplice e conveniente, basta collegarsi al computer tramite un cavo USB;

4. Ampia gamma di temperature di esercizio, può essere utilizzato in modo affidabile a una temperatura ambiente di 10°C-40°C;

Corpo braccio in tubo di fibra di carbonio aeronautico, leggero e con deformazioni minime, per soddisfare le esigenze di misurazione in qualsiasi momento e ovunque (peso solo 7 kg);6. Le giunzioni standard prodotte tramite apertura dello stampo rendono il processo di lavoro altamente stabile;
Può essere dotato di un modulo batteria per completare la misurazione in loco senza alimentazione per evitare la perdita di dati causata da un'improvvisa interruzione di corrente;
Sono disponibili una varietà di componenti di montaggio e una gamma completa di sonde Renishaw per una facile sostituzione;
Con una varietà di metodi di installazione: treppiede, base magnetica (ventosa magnetica) e clip a forma di U, ecc., è possibile realizzare una rapida misurazione in loco;

Rilevamento delle caratteristiche geometriche

1. Misurare le caratteristiche geometriche sul pezzo. E attraverso la proiezione e l'intersezione, le caratteristiche geometriche esistenti vengono adattate per generare nuove caratteristiche.

2. Analizzare rapidamente le dimensioni spaziali come distanze e angoli tra le caratteristiche geometriche.

3. Il sistema di coordinate può essere personalizzato tramite punti, linee e superfici e le dimensioni lineari possono essere contrassegnate.

Rilevamento della tolleranza geometrica GD&T

Il software di misurazione fornisce strumenti GD&T per valutare le tolleranze di forma e posizione delle caratteristiche geometriche. Ad esempio, verticalità, parallelismo, planarità, cilindricità, coassialità, inclinazione, posizione, ecc.

Confronto tra modello 3D e oggetto reale

Il software è compatibile con più formati di dati 3D e fornisce più metodi di allineamento delle coordinate. Può confrontare automaticamente le caratteristiche geometriche misurate e i dati dei punti superficiali con i valori teorici sul modello tridimensionale e fornire rapporti grafici di analisi degli errori.

Rapporto di prova

I rapporti di prova in formato PDF, Excel e mht possono essere generati rapidamente.

La funzione di personalizzazione del rapporto di ispezione è potente e il rapporto di output è comodo e veloce, con immagini e testi.

Campi di applicazione:utilizzato nella linea di produzione automobilistica, aerospaziale, cantieristica navale, produzione di attrezzature di ispezione, produzione di stampi, ecc.

Parametri del prodotto

Specifiche della serie RA5
Modello	Campo di misurazione spaziale/m	Errore di indicazione della lunghezza spaziale/mm	Consistenza della misurazione delle coordinate uniasse/mm
RA515	1,5 m	0,035 mm	0,025 mm
RA520	2,0 m	0,045 mm	0,032 mm
RA525	2,5 m	0,060 mm	0,035 mm
RA530	3,0 m	0,080 mm	0,056 mm
RA535	3,5 m	0,100 mm	0,071 mm

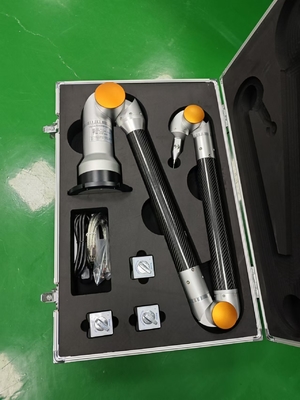

Accessori opzionali:

CMM portatile RA520 ad alta precisione, braccio di misura 3D, braccio articolato, macchina di misura a coordinate 1

CMM portatile RA520 ad alta precisione, braccio di misura 3D, braccio articolato, macchina di misura a coordinate 2

CMM portatile RA520 ad alta precisione, braccio di misura 3D, braccio articolato, macchina di misura a coordinate 3

CMM portatile RA520 ad alta precisione, braccio di misura 3D, braccio articolato, macchina di misura a coordinate 4

CMM portatile RA520 ad alta precisione, braccio di misura 3D, braccio articolato, macchina di misura a coordinate 5

CMM portatile RA520 ad alta precisione, braccio di misura 3D, braccio articolato, macchina di misura a coordinate 6

CMM portatile RA520 ad alta precisione, braccio di misura 3D, braccio articolato, macchina di misura a coordinate 7

CMM portatile RA520 ad alta precisione, braccio di misura 3D, braccio articolato, macchina di misura a coordinate 8
