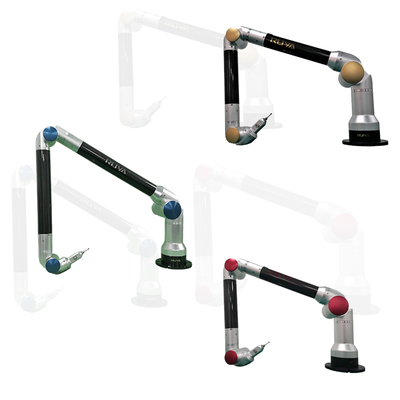

Braccio di misura 3D articolato CMM portatile ad alta precisione RA535

Descrizione del prodotto

BRACCIO DI MISURA PORTATILE CMM SERIE RA5viene utilizzato principalmente nella misurazione di precisione della linea di produzione automobilistica, dell'officina di manutenzione degli aeromobili, del cantiere navale, della fabbrica di locomotive, dell'officina di produzione di stampi, ecc.

Precisione del test (in linea con lo standard internazionale comune coordinate B89.4.22-2004):

(1) metodo di test di ripetibilità a punto singolo: la sonda standard posizionata nel cono di alloggiamento nella direzione da più dati a punto singolo raccolti dal software per calcolare il punto alla deviazione standard e al cono di ogni punto (singolo punto) deviazione standard media del centro. Questo metodo viene utilizzato per testare e misurare la ripetibilità dell'apparecchiatura.

(2) metodi di misurazione della lunghezza di precisione spaziale: l'intervallo di misurazione, misurato con una lunghezza standard del test più volte il valore della lunghezza del dispositivo standard, i risultati della misurazione con la deviazione standard teorica tra i dispositivi come la deviazione standard. Se il 95% dei risultati della misurazione rientra nella precisione della calibrazione, la deviazione standard di ± 2σ soddisfa il livello di confidenza, questo metodo come criteri generali di accuratezza del sistema di misurazione della qualità

Rilevamento delle caratteristiche geometriche

1. Misurare le caratteristiche geometriche sul pezzo. E attraverso la proiezione e l'intersezione, le caratteristiche geometriche esistenti vengono adattate per generare nuove caratteristiche.

2. Analizzare rapidamente le dimensioni spaziali come distanze e angoli tra le caratteristiche geometriche.

3. Il sistema di coordinate può essere personalizzato tramite punti, linee e superfici e le dimensioni lineari possono essere contrassegnate.

Rilevamento della tolleranza geometrica GD&T

Il software di misurazione fornisce strumenti GD&T per valutare le tolleranze di forma e posizione delle caratteristiche geometriche. Ad esempio, verticalità, parallelismo, planarità, cilindricità, coassialità, inclinazione, posizione, ecc.

Confronto tra modello 3D e oggetto reale

Il software è compatibile con più formati di dati 3D e fornisce più metodi di allineamento delle coordinate. Può confrontare automaticamente le caratteristiche geometriche misurate e i dati dei punti superficiali con i valori teorici sul modello tridimensionale e fornire rapporti grafici di analisi degli errori.

Rapporto di prova

I rapporti di prova in formato PDF, Excel e mht possono essere generati rapidamente.

La funzione di personalizzazione del rapporto di ispezione è potente e il rapporto di output è comodo e veloce, con immagini e testi.

Campi di applicazione:utilizzato nella linea di produzione automobilistica, aerospaziale, cantieristica navale, produzione di attrezzature di ispezione, produzione di stampi, ecc.

Parametri del prodotto

Accessori opzionali:
