Simulatore dinamico di simulazione a 3 assi giradischi ad alte prestazioni HWIL Testing and Evaluation Flight Motion Simulator con carico massimo di 35 kg

Marchio:	RUYA
Numero di modello:	/
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	4-6 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

ISO 9001

Carico massimo:

35 kg (incluso dispositivo di montaggio)

Caricare le dimensioni:

400 mm×400 mm×450 mm

Intersezione a tre assi:

± 0,3 mm

Perpendicolarità su tre assi:

±18″

Precisione della superficie di montaggio:

≤ ± 2′′

precisione della superficie di posizionamento:

≤ ± 2′′

anelli collettori conduttivi:

non meno di 80 squilli

Peso:

Circa 3000kg

Imballaggi particolari:

scatola di legno

Capacità di alimentazione:

≤3 set, 6 mesi

Evidenziare:

Simulatore di movimento di volo a 3 assi

Simulatore di movimento di volo per la valutazione

Piattaforma girevole dinamica di simulazione a 3 assi

Descrizione di prodotto

Simulazione dinamica a 3 assi Giradischi HWIL ad alte prestazioni per test e valutazione Simulatore di movimento di volo

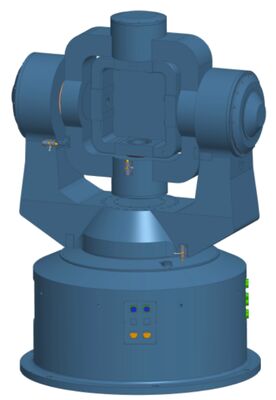

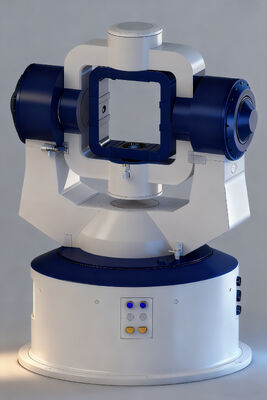

La piattaforma girevole di simulazione a tre assi è composta da due parti principali: il corpo meccanico della piattaforma girevole e il sistema di misurazione e controllo. La piattaforma girevole adotta una struttura UOO o UUT, un sistema di assi meccanici di precisione e una struttura della piattaforma ad alta rigidità. Dispone di funzioni di simulazione, posizione, velocità e oscillazione e può simulare il movimento tridimensionale di un carico. Viene utilizzato nei sistemi di simulazione semi-fisica a terra per fornire un ambiente di movimento quasi realistico per carichi come i sistemi di navigazione inerziale. Può anche fornire riferimenti di posizionamento e velocità a asse singolo, doppio o tre assi per il carico in prova e viene utilizzato per testare e sperimentare componenti inerziali, assiemi e sistemi di navigazione inerziale.

Specifiche tecniche

Carico massimo: 35 kg (incluso dispositivo di montaggio)
Dimensioni di carico: 400 mm × 400 mm × 450 mm
Intersezione a tre assi: ±0,3 mm
Perpendicolarità a tre assi: ±18″
Precisione della superficie di montaggio: ≤±2″; Precisione della superficie di posizionamento: ≤±2″
Dispersione magnetica sulla superficie di montaggio: ≤0,1 mT (10 mm sulla superficie di montaggio)
Collettori conduttivi: il canale utente non deve avere meno di 80 anelli
Dimensioni approssimative della piattaforma della macchina: lunghezza 1600 × larghezza 1450 × altezza 2200 mm
Peso: circa 3000 kg

Principali indicatori di prestazione

Specifiche prestazionali del giradischi con simulazione a tre assi

	Piattaforma girevole di simulazione a tre assi
	Rotolo(asse interno)	Pece(asse medio)	Imbardata (asse esterno)
Angolo di rotazione allineare	360° continuo	360° continuo	360° continuo
Massima angolarevalutare	400º/s	400º/s	300º/s
Massima accelerazione angolare	4000º/s²	2500º/s²	3000º/s²
Minimostabile valutare	0,003º/s	0,003º/s	0,003º/s
Precisione della posizione angolare	±10,8"	±10,8"	±10,8"
Indice di risposta in frequenza Doppio dieci, 0,5°	12Hz	10Hz	10Hz
Indice di risposta in frequenza Doppio dieci, 0,5°	Risposta nel dominio del tempo di un segnale a gradino (ampiezza 1°): superamento ≤ 25%, oscillazionevolte ≤ 1
