Giradischi di simulazione dinamico ad alta precisione a 5 assi ad alte prestazioni per test HWIL e simulazione del movimento di volo

Marchio:	RUYA
Numero di modello:	/
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	4-6 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

ISO 9001

Carico massimo:

Tavola rotante a tre assi: ≥ 35 kg . Tavola rotante a doppio asse: ≥ 80 kg

Caricare le dimensioni:

Tavola rotante a tre assi: ≥φ300mm × 600mm; Piattaforma girevole a doppio asse: ≥φ300mm × 400mm

Intersezione tra tre assi e due assi:

Sfera con raggio ≤ 1 mm

Perpendicolarità tra gli assi:

±10″

Errore di rotazione dell'angolo di inclinazione:

±10″

Peso:

Circa 15.000 kg

Imballaggi particolari:

scatola di legno

Capacità di alimentazione:

≤3 set, 6 mesi

Evidenziare:

Tavola rotante a 5 assi

Tavola rotante per simulazione di movimento di volo

Tavola rotante di simulazione di precisione

Descrizione di prodotto

Giradischi di simulazione dinamici ad alta precisione a 5 assi

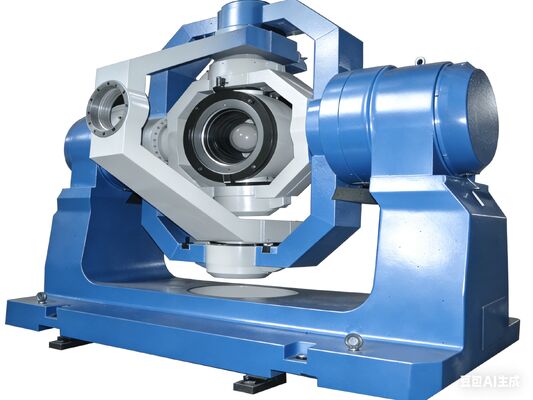

Visualizzazione del prodotto

Questo simulatore di movimento di volo HWIL ad alte prestazioni è dotato di un giradischi di simulazione a cinque assi che riproduce con precisione vari atteggiamenti degli aeromobili in ambienti di lavoro.Riproduce in modo realistico le caratteristiche meccaniche durante il volo effettivo ed è utilizzato principalmente per esperimenti di simulazione del movimento di attitudini spaziali di componenti inerziali.

Il sistema offre elevate capacità di risposta dinamica, grande capacità di carico e funzioni complete tra cui posizione, velocità, oscillazioni sinusoidali e simulazione di collegamento a cinque assi.È ideale per esperimenti di simulazione semifisica di sistemi optoelettronici aerei.

Struttura meccanica

La configurazione meccanica è composta da due componenti principali:

Dischi rotanti a tre assi- Simula il movimento dell'atteggiamento dell'aeromobile utilizzando la struttura O-U-T per il roll, yaw e gradi di libertà di passo
Dischi rotanti a doppio asse- Simula il moto relativo del bersaglio utilizzando la struttura O-U per azimut e gradi di libertà di passo

Ogni asse fornisce posizioni, velocità, oscillazione e funzioni di simulazione, creando un ambiente di movimento simulato completo per aeromobili, cercatori e simulatori di bersagli.

Specificità principali

Carico massimo:Giradischi a tre assi: ≥ 35 kg (compreso il dispositivo di montaggio); giradischi a due assi: ≥ 80 kg (compreso il dispositivo di montaggio)
Dimensioni del carico:Tavola giratoria a tre assi: ≥φ300 mm × 600 mm; Tavola giratoria a due assi: ≥φ300 mm × 400 mm
Intersezione tra tre assi e due assi:sfera di raggio ≤ 1 mm
Perpendicolarità tra assi:± 10′′
Errore di rotazione dell'angolo di inclinazione:± 10′′
Dimensioni meccaniche del giradischi:Circa 5000 × 2500 × 3600 mm
Peso:Circa 15.000 kg

Indicatori di prestazione

	Sistema di albero di volo a tre assi					Sistema a due assi per l'asse della linea di visibilità del bersaglio
	Rotoli	YAh, sì.		Pistola		Azimuto		Pistola
Angolo di rotazione gamma	continuo	± 65o		± 65o		± 60o		± 60o
a tre assi edoppio-asse reletivoMozionegamma	Con il simulatore di destinazione installato, il limite relativo del telaio di passo del tre assigiradischie lapiombo quadro deldoppio-assegiradischiè ≥ 40o, l'apertura del simulatore bersaglio è φ300 mm e l'estremità anteriore è distante 600 mm dal centro del giradischi; il movimento di azimutrotantegamma angolare deldoppio-assegiradischi è ± 40o.
angolare minimotasso	0.001 o/s	0.001 o/s		0.001 o/s		0.001 o/s		0.001 o/s
Angolo massimotasso	400 o/s	300 o/s		300 o/s		50 o/s		50 o/s
Accelerazione angolare massima	4000o/s²	3000o/s²		2000 o/s²		450 o/s²		450 o/s²
Precisione della posizione	± 15′′	± 15′′		± 15′′		± 15′′		± 15′′
Ripetibilità delle posizioni	7.2′′	7.2′′		7.2′′		7.2′′		7.2′′
Risoluzione della posizione	3.6′′	3.6′′		3.6′′		3.6′′		3.6′′
Aaccuratezza della velocità nulare	ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s
Aingolaretassostabilità	ω≤1 o/s: 2×10^-2 ω>1 o/s: 5×10^-3
Indice di risposta di frequenza	12 Hz	8 Hz	8 Hz		4 Hz		4 Hz
	Doppia 10, amplitudine calcolata in base all'accelerazione angolare massima, valore da picco a picco 1°.
