Tavola rotante dinamica a 5 assi ad alta precisione per simulazione, test e valutazione HWIL ad alte prestazioni, simulatore di movimento di volo

Marchio:	RUYA
Numero di modello:	/
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	4-6 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

ISO 9001

Carico massimo:

Tavola rotante a tre assi: ≥ 35 kg . Tavola rotante a doppio asse: ≥ 80 kg

Caricare le dimensioni:

Tavola rotante a tre assi: ≥φ300mm × 600mm; Piattaforma girevole a doppio asse: ≥φ300mm × 400mm

Intersezione tra tre assi e due assi:

Sfera con raggio ≤ 1 mm

Perpendicolarità tra gli assi:

±10″

Errore di rotazione dell'angolo di inclinazione:

±10″

Peso:

Circa 15.000 kg

Imballaggi particolari:

scatola di legno

Capacità di alimentazione:

≤3 set, 6 mesi

Evidenziare:

Tavola rotante a 5 assi

Tavola rotante per simulazione di movimento di volo

Tavola rotante di simulazione di precisione

Descrizione di prodotto

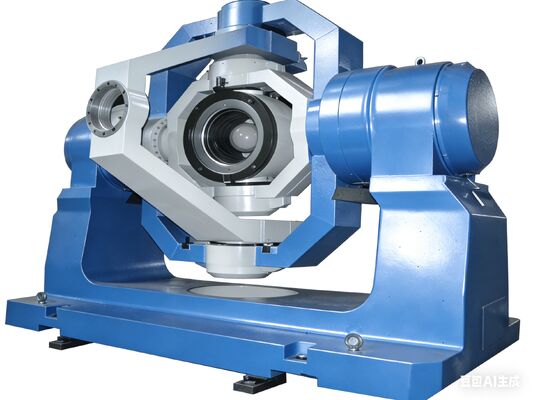

Simulatore dinamico a 5 assi ad alta precisione per test e valutazione HWIL ad alte prestazioni Flight Motion Simulator

Un tavolo rotante a cinque assi può simulare varie attitudini di un aeromobile nel suo ambiente di lavoro, riproducendo realisticamente le relative caratteristiche meccaniche durante il volo effettivo. Viene utilizzato principalmente per esperimenti di simulazione del movimento di assetto spaziale e componenti inerziali, possedendo elevate capacità di risposta dinamica, grandi carichi, posizioni, velocità, oscillazioni sinusoidali e funzioni di simulazione a cinque assi. Può essere utilizzato per esperimenti di simulazione semi-fisica di sistemi optoelettronici aviotrasportati.

La sua struttura meccanica comprende principalmente un tavolo rotante a tre assi che simula il movimento di assetto di un aeromobile e un tavolo rotante a due assi che simula il movimento relativo di un bersaglio. Ogni asse ha funzioni di posizione, velocità, oscillazione e simulazione, fornendo un ambiente di movimento simulato per carichi come aeromobili, cercatori e simulatori di bersagli. Il tavolo rotante a tre assi adotta una struttura O-U-T per simulare i tre gradi di libertà di rotazione di un aeromobile: rollio, imbardata e beccheggio. Il tavolo rotante a due assi adotta una struttura O-U per realizzare i due gradi di libertà di rotazione: azimut e beccheggio, simulando il movimento relativo (angolo di visuale di beccheggio e imbardata) tra l'aeromobile e il bersaglio.

1. Carico massimo: Tre assi tavolo: ≥ 35 kg (compreso il dispositivo di montaggio) ; Due-assi tavolo: ≥ 80 kg (compreso il dispositivo di montaggio) ;

2. Dimensioni carico: Tre assi tavolo: ≥φ300mm × 600mm ; Due-assi tavolo: ≥φ300mm × 400mm ;

3. Intersezione tra tre assi e due assi: ≤ sfera con raggio di 1 mm;

4. Perpendicolarità tra gli assi: ±10″;

5. Errore di rotazione dell'angolo di inclinazione: ±10″;

6. Le dimensioni approssimative del meccanico tavolo rotante sono: lunghezza 5000 × larghezza 2500 × altezza 3600 mm ;

7. Peso: Circa 15.000 kg.

Principali indicatori di prestazione

	Sistema albero di volo a tre assi					Sistema asse di visuale del bersaglio a due assi
	Rollio	Imbardata		Beccheggio		Azimut		Beccheggio
Angolo di rotazione gamma	continuo	±65º		±65º		±60º		±60º
Tre assi e due-assi relativa movimento gamma	Con il simulatore di bersaglio installato, il limite relativo del telaio di beccheggio del tavolo rotantea tre assi e il beccheggio telaio del due-assi tavolo rotanteè ≥40º, l'apertura del simulatore di bersaglio è φ300mm e l'estremità anteriore è a 600mm dal centro del tavolo rotante; il movimento di azimut rotatorio gamma angolare del due-assi tavolo rotante è ±40º.
Velocità Velocità	0,001 º/s	0,001 º/s		0,001 º/s		0,001 º/s		0,001 º/s
0,001 º/sVelocità	angolare	400 º/s		400 º/s		300 º/s		300 º/s
50 º/s	50 º/s²	4000º/s ²		3000º/s ²		450 º/s ²		450 º/s ²
450 º/s	±15″	±15″		±15″		±15″		±15″
±15″	7.2″	7.2″		7.2″		7.2″		7.2″
7.2″	3.6″	3.6″		3.6″		3.6″		3.6″
ω≤10 º/s:0,1 º/s3.6″	Precisione della velocità angolare
ω≤10 º/s:0,1 º/sω≥10 º/s:0,1 º/sStabilità della velocità angolare	ω≤1 º/s: 2×10 ^-2 ω > 1 º/s: 5×10 ^-3
Indice di risposta in frequenza	12Hz	8Hz	8Hz		4Hz		4Hz
	Doppio 10, ampiezza calcolata in base all'accelerazione angolare massima, valore picco-picco 1°.
