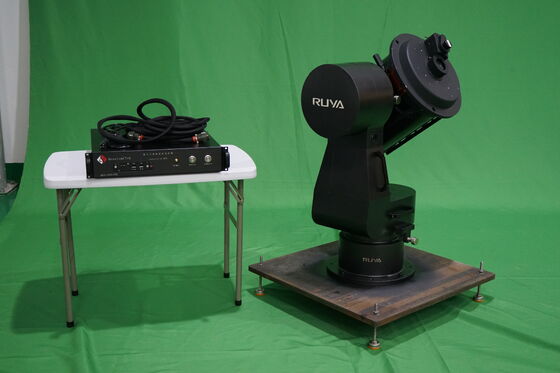

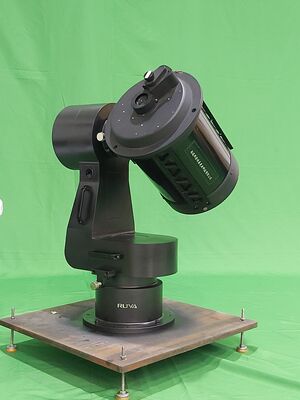

2-STGZ/1 Direct Drive Dual Axis Tracking Turntable con carico di 30 kg ad alta precisione e struttura a forma di L

Name: 2-STGZ/1 Direct Drive Dual Axis Tracking Turntable con carico di 30 kg ad alta precisione e struttura a forma di L
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2-STGZ/1
Availability: InStock

Marchio:	RUYA
Numero di modello:	2-STGZ/1
Moq:	1 set
Prezzo:	Negoziabile
Tempo di consegna:	3-4 mesi
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

ISO 9001

Caricare il peso:

30KG

Distanza di rotazione dell'angolo (cornice esterna):

± 358°

Distanza di rotazione dell'angolo (cornice interna):

-5°~+95°

precisione di rotazione:

± 3′′

Errore di posizionamento:

± 3′′

Posizionamento della ripetibilità:

±2′′

Per i bersagli stellari, precisione di tracciamento in loop aperto (RMS):

errore entro 10 secondi <0,5′′, errore entro 60 minuti <1′′;

Per i bersagli spaziali, precisione di tracciamento in loop aperto (RMS):

Asse singola < 5′′

Imballaggi particolari:

Casella di legno

Capacità di alimentazione:

≤ 3 serie, 3 mesi

Evidenziare:

Giradischi a tracciamento diretto

Giradischi a doppio asse

30 kg giradischi a due assi

Descrizione di prodotto

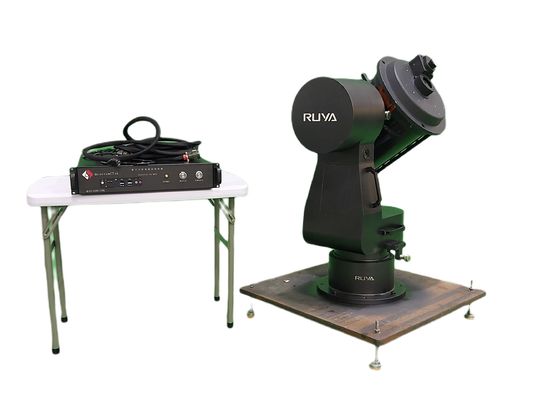

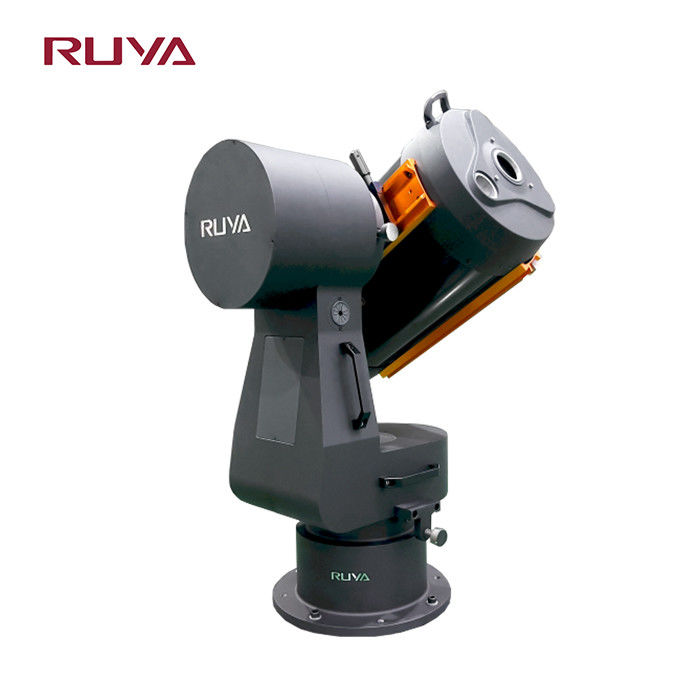

Giradischi con tracciamento a doppio asse e trasmissione diretta 2-STGZ/1, carico 30 kg

Panoramica del prodotto

La piattaforma girevole con tracciamento a doppio asse e azionamento diretto 2-STGZ/1 presenta due gradi di libertà negli assi di azimut e beccheggio. Questa apparecchiatura di localizzazione bidimensionale di tipo TL simula il puntamento e l'assetto del satellite al suolo eliminando l'influenza della rotazione terrestre. Funziona come stazione ricevente terrestre per comunicazioni quantistiche e, se combinato con trasmettitori satellitari quantistici, consente una comunicazione quantistica completa satellite-terra.

Caratteristiche principali

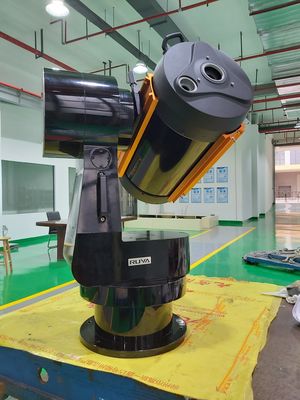

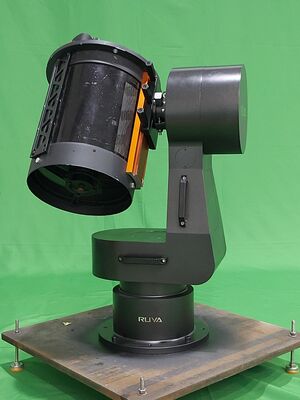

La struttura a L offre un'eccezionale flessibilità per l'installazione del carico
Gli encoder ad alta precisione garantiscono una precisione di tracciamento affidabile
I motori e gli azionamenti CC riducono al minimo i collegamenti di trasmissione, eliminando gli errori di trasmissione
Struttura principale costruita in lega di alluminio pressofuso aeronautico per stabilità leggera

Specifiche tecniche

Specifica	Dettagli
Caricare il peso	30Kg
Gamma di rotazione angolare	Cornice esterna: ±358° Telaio interno: da -5° a +95°
Precisione rotatoria del doppio asse	±3″
Errore di posizionamento della posizione angolare	±3″
Ripetibilità di posizionamento della posizione angolare	±2″
Precisione della tariffa	ω≤1°/s: 2×10⁻³ (1° media) 1°/s≤ω<10°/s: 2×10⁻⁴ (10° media) ω≥10°/s: 2×10⁻⁵ (media 360°)
Mantieni la velocità di tracciamento precisa	Azimut: ≥2°/s, massimo ≥10°/s Passo: ≥1°/s, massimo ≥4°/s
Massima accelerazione angolare	Telaio interno: ≥1°/s² Cornice esterna: ≥1°/s²
Risoluzione del codice del disco	1″
Punto zero	Con punto zero del disco codificato
Per bersagli stellari, precisione di tracciamento a circuito aperto (RMS)	Errore entro 10 secondi <0,5", errore entro 60 minuti <1"
Per bersagli spaziali, precisione di tracciamento a circuito aperto (RMS)	Asse singolo <5″
